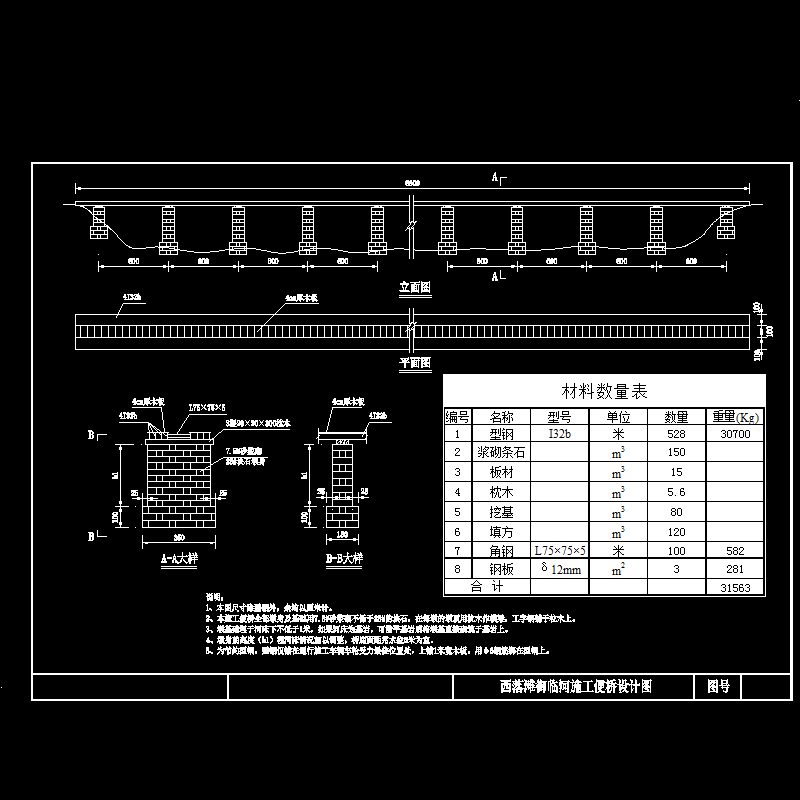

桥梁浆砌墩施工栈桥方案设计CAD图纸

说明： 　　1、本图尺寸除型钢外，余均以厘米计。 　　2、本施工便桥全部墩身及基础用7.5#砂浆砌不低于25#的块石，在每墩的墩顶用枕木作横梁，工字钢铺于枕木上。 　　3、墩基础埋于河床下不低于1米，如果河床为基岩，可凿平基岩后将墩基直接砌筑于基岩上。 　　4、墩身的高度（h1）视河床情况加以调整，桥底面距常水位6米为宜。 　　5、为节约型钢，型钢仅铺在通行施工车辆车轮受力最佳位置处，上铺1米宽木板，用φ6钢筋绑在型钢上。
