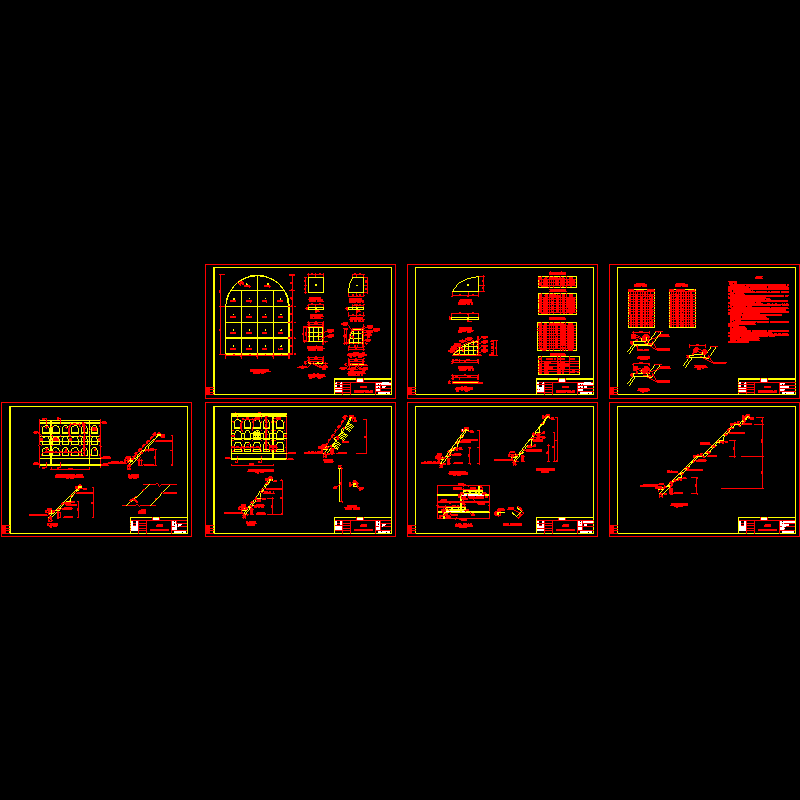

浆砌片石护坡护墙设计CAD图纸8张

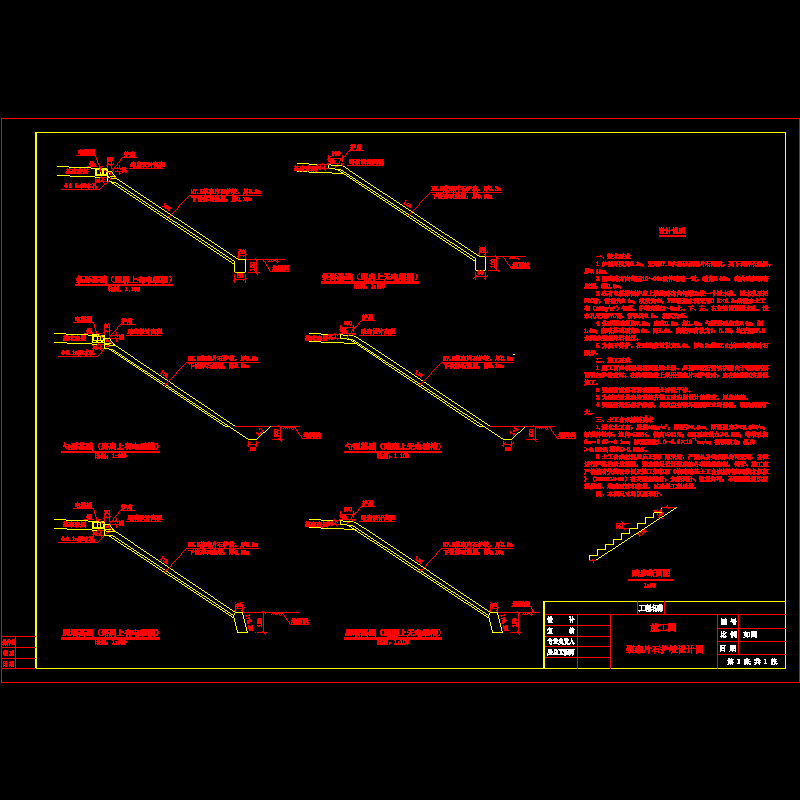

护坡厚度为0.3m，采用M7.5水泥砂浆砌片石砌筑，其下设碎石垫层，厚0.15m。沿线路方向每隔10～20m设伸缩缝一道，缝宽0.02m，缝内填塞沥青麻筋，深0.3m。在有电缆槽侧护肩上沿线路方向每隔2m设一个泄水孔，泄水孔采用PVC管，管径为0.1m，坡度为4%，PVC管进水侧采用0.3×0.3m的透水土工布（400g/m2）包裹。护坡每隔2～3m上、下、左、右交错设置泄水孔，泄水孔采用PVC管，管径为0.1m，坡度为4%。条形基础顶宽0.5m，底宽0.8m，深1.0m；勺型基础底宽0.6m，深1.0m；脚墙基础顶宽0.5m，深1.5m，胸坡和背坡为1：0.25；均采用M7.5水泥砂浆砌片石砌筑。 　　护墙墙身（包括墙帽、耳墙）采用M7.5水泥砂浆砌片石砌筑。空窗式护墙墙身（包括墙帽、耳墙）采用M7.5水泥砂浆砌片石砌筑，窗孔内铺设C15混凝土预制板，预制板采用φ20铆钉固定,板内铁丝的保护层厚度均为2cm，钢垫板预埋在铆钉孔的板面处。护墙及空窗式护墙采用顶宽0.4m，胸坡1:m，背坡1:n (n=m-0.05)，墙底倾斜度0.2:1。 　　……共计8张，设计于2006年
