边坡浆砌块石挡土墙支护及人行踏步CAD施工图纸

附件详情

1.挡墙克顶采用C20砼浇筑、基础垫层采用C15砼浇筑。
2.墙身每隔20000，设置20的伸缩缝，缝内填沥青麻筋或沥青木板等材料，填塞深度为150。
3.墙面用M10砂浆勾凸缝，缝宽30。
4.墙身每隔3000设一排水管，管口铺盖土工布，用作反滤层,土工布宽600。
5.防渗层厚度750；过滤层厚度500；设上泄水孔高4000，下泄水孔高500。
6.挡墙基底做成逆坡，坡度1：20，采用碎石找平。
7.地基基础面需开挖至全----强风化岩石。

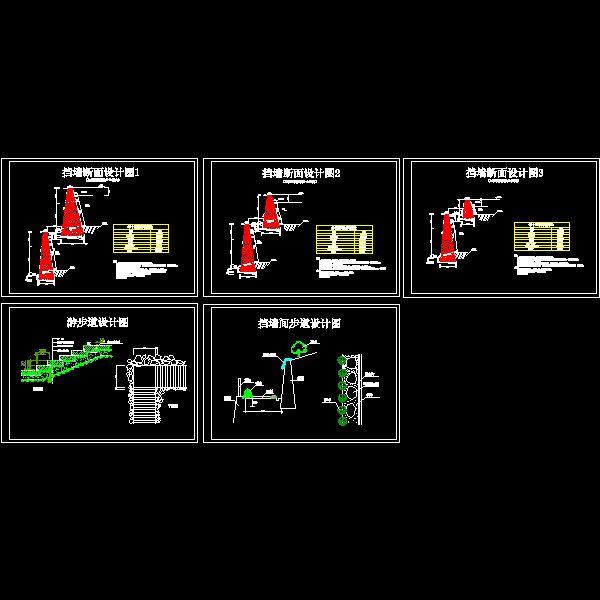

5张图纸，编制与2009年。
