高速公路路基高边坡、桥梁桥台检修踏步设计图纸CAD

附件详情

附注:
1.本图尺寸以厘米计。
2.为便于施工和道路通行后方便对深挖边坡、高路堤边坡、桥梁桥台等路段进行养护和检修，在边坡上设置检修踏步，用M7.5浆砌片石砌筑，其表面用M7.5水泥砂浆抹面。
3.在高路堤路段每100m设置检修踏步1道，错位设置，在桥头（尾）段前、后10～15m路堤上设置检修踏步1道。
4.在深挖边坡设置检修踏步时，踏步设在边坡两侧较缓的自然山坡上，与每级平台相接。

……

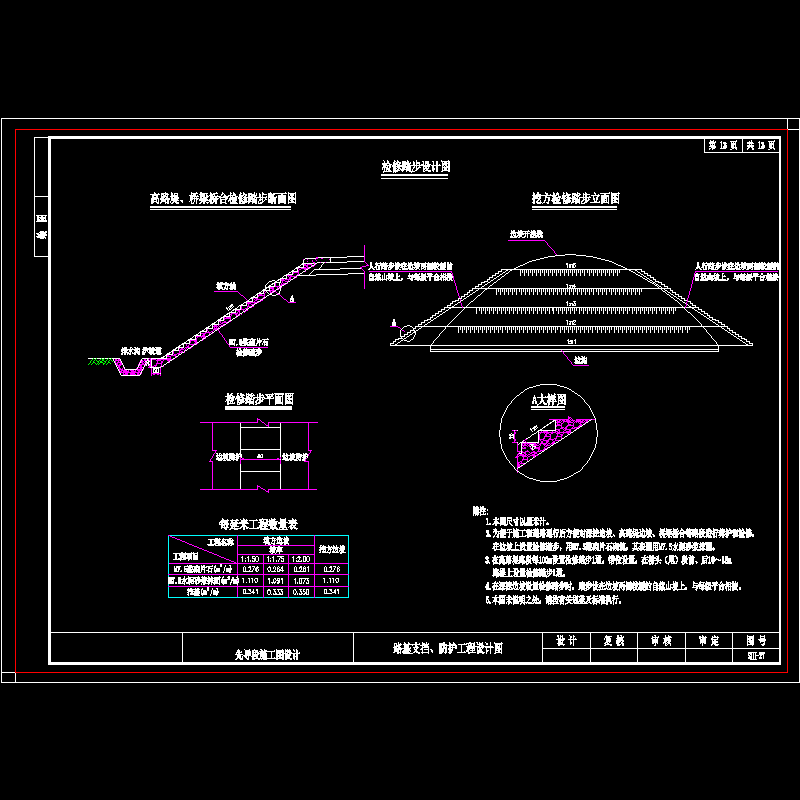

图纸内含：
高路堤、桥梁桥台检修踏步断面图
挖方检修踏步立面图
检修踏步平面图
每延米工程数量表
……
共1张
