双向8车道市政道路施工图纸(浆砌块石挡土墙)

  • 公路等级:一级
  • 车道数:八车道
  • 干线:是
  • 位置:浙江
  • 编制时间:近代

附件详情

  • 目录, 设计说明
  • 区域位置图、道路线位图
  • 道路中线逐桩坐标表、平面图
  • 道路纵断面图22、道路标准横断面
  • 路面结构图4张、路面工程数量表
  • 人行道板铺装图、道路无障碍设计图2
  • 浆砌块石挡土墙构造图、挡图墙立面11张
  • 砌石路基构造图
  • 路基防护工程数量表3张
  • 护栏设计图3张、护栏设置一览表
  • 路口竖向设计图3张
  • 交通组织与设施图18张
  • 道路主要工程数量表
  • 道路土方横断面图及道路土方数量表30张

附件详情

路线全长为6.36Km
道路等级:城市Ⅰ级主干路(道路红线宽60m,双向8车道),行车速度:60Km/h,最小平曲线半径:R=1500m;最大纵坡:1.053;最小纵坡:0.000%;最小坡长:171m;最小竖曲线半径:R{凸}=4000m,R{凹}=4000m;道路建筑限界:机动车道最小净高为5.5m,非机动车道、人行道最小净高为2.5m;路面结构标准轴载:BZZ-100;路面结构设计年限:水泥混凝土路面为30年,沥青混凝土路面为15年;抗震等级:按Ⅶ度设防。道路沿线共与8条规划道路相交。
……共计147张,设计于

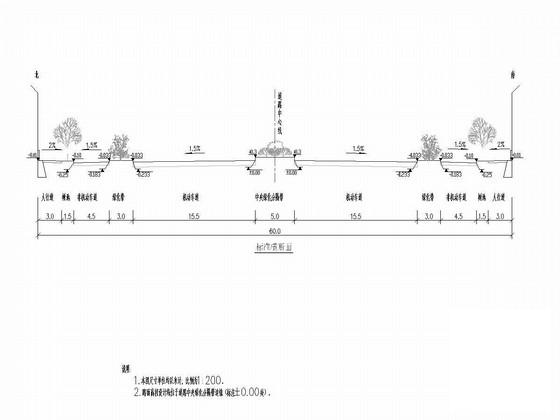

道路标准横断面

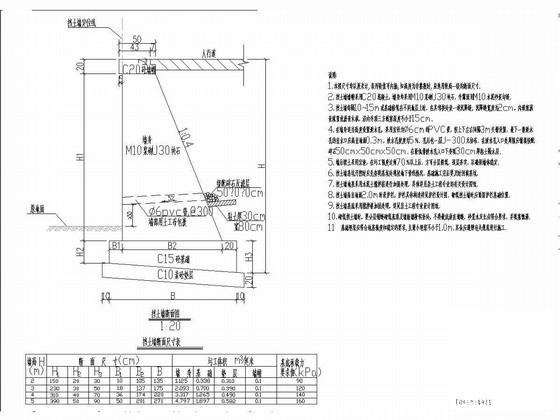

浆砌块石挡土墙构造图

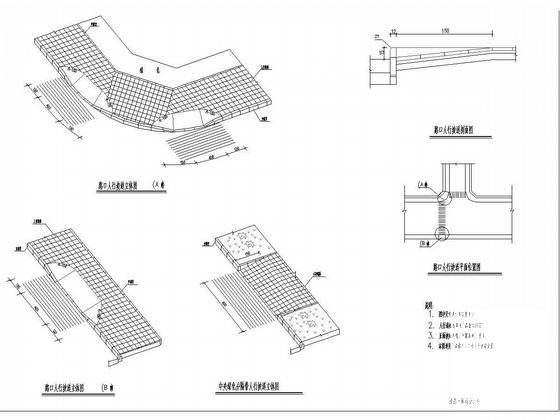

道路无障碍设计图

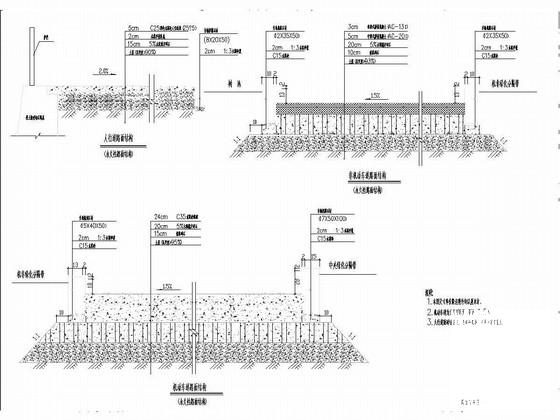

路面结构图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 市政道路施工图纸 - 1
    市政道路施工图纸 - 1
  • 市政道路施工图纸 - 2
    市政道路施工图纸 - 2
  • 市政道路施工图纸 - 3
    市政道路施工图纸 - 3
  • 市政道路施工图纸 - 4
    市政道路施工图纸 - 4
  • 市政道路施工图纸 - 5
    市政道路施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
