双向4车道市政道路照明设计图纸23张（强弱电）.dwg

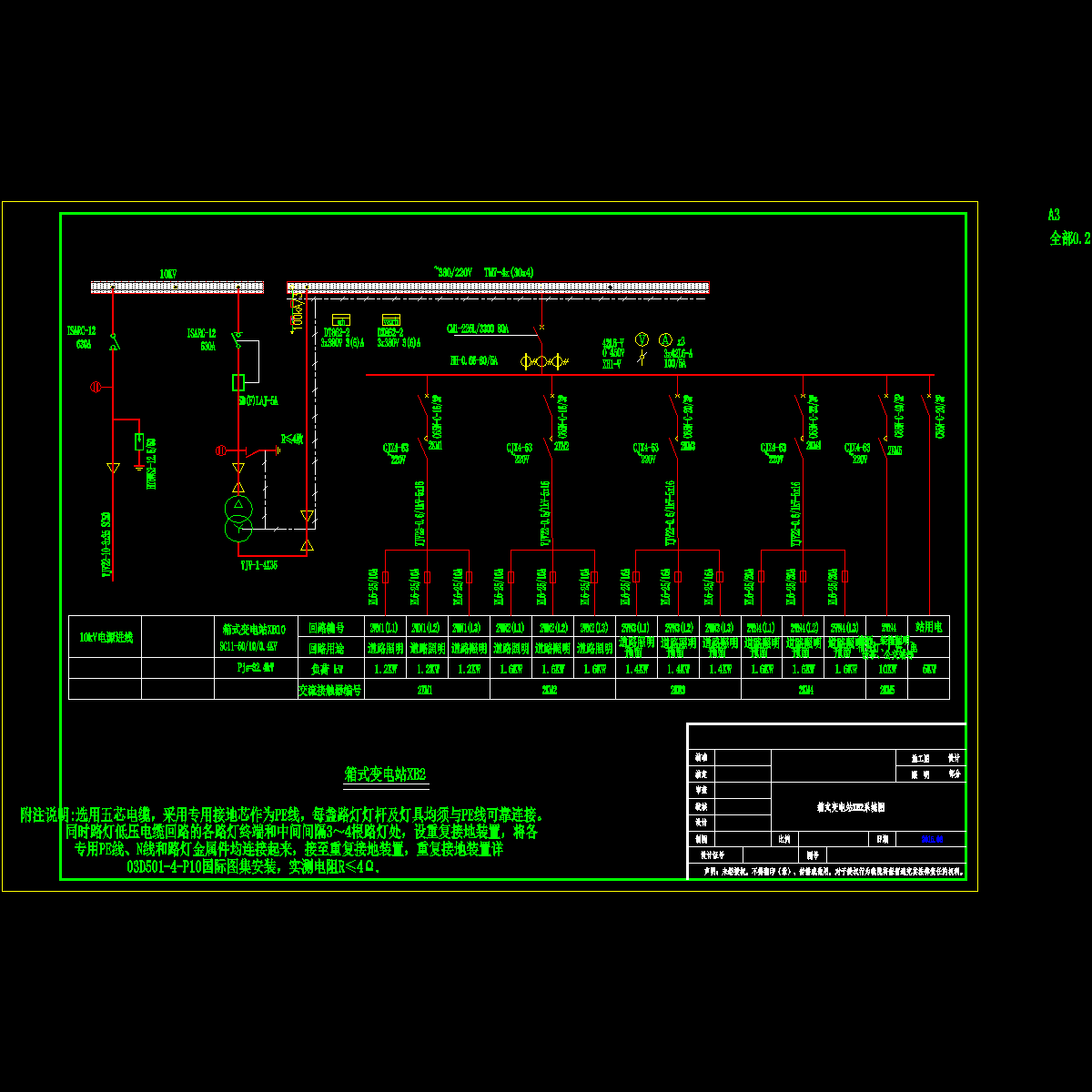

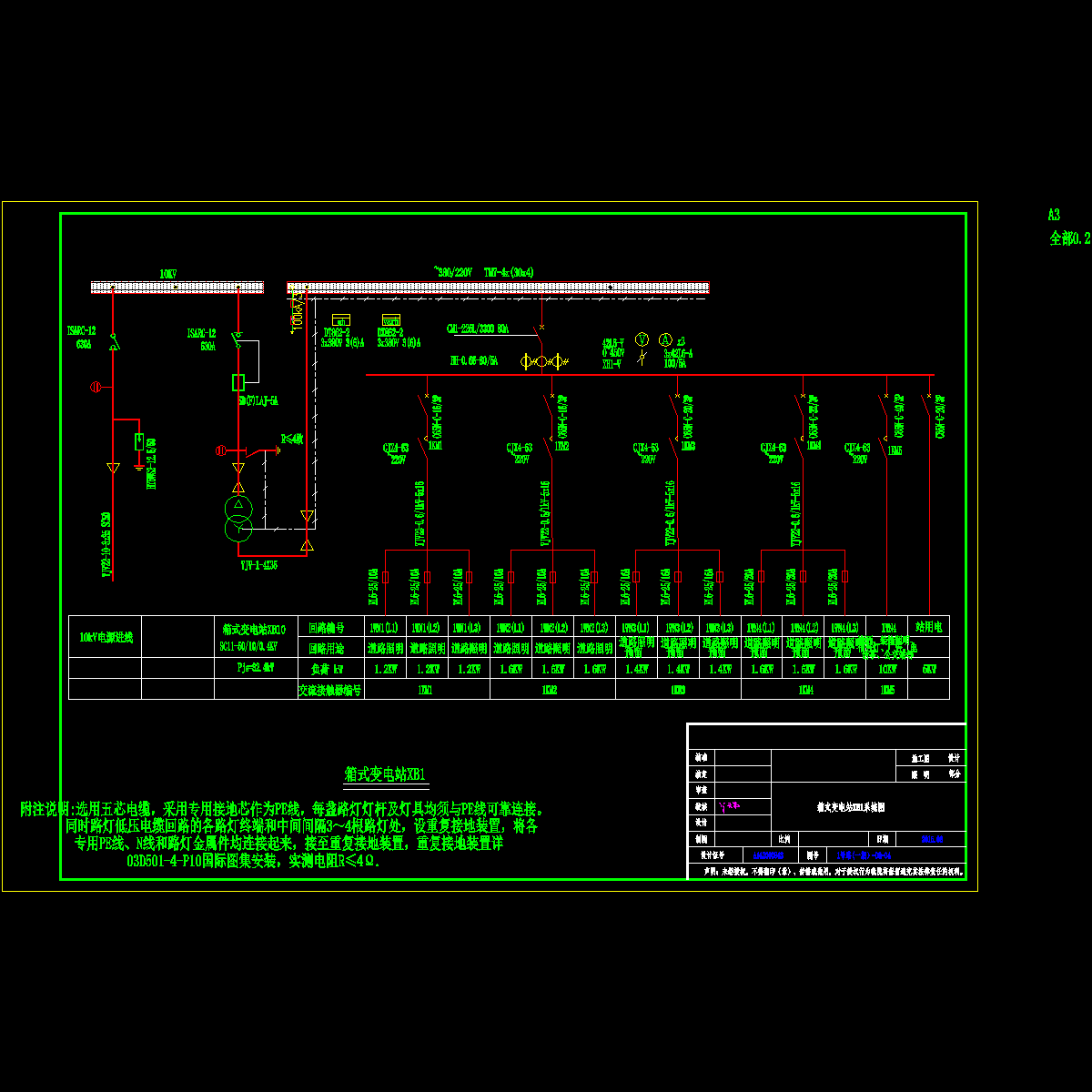

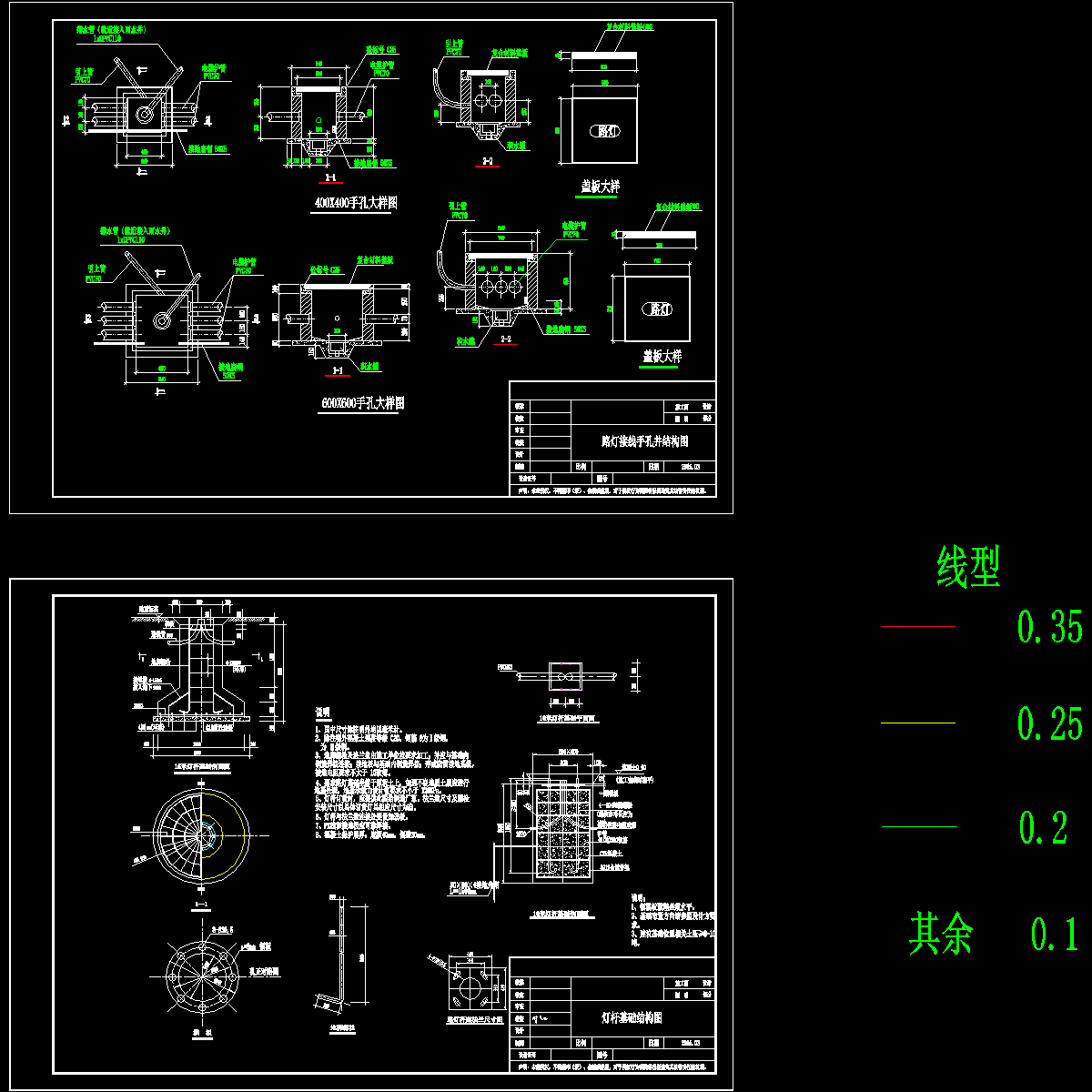

设计依据：《低压配电设计规范》（GB50054-2011）；《城市道路交通设施设计规范》(GB50688-2011） 　　道路长度1119.321m。规划道路红线宽度20m，工程采用标准为城市主干路Ⅲ级，设计车速30m/h，双向4车道。 　　道路照明部分： 　　城市主干道机动车道路面平均照度：20lx，路面均匀度：0.4.LPD≤0.85W/m .0.4kV道路照明电源由箱式变电站XB1,XB2提供,配电箱防护等级为IP55。道路灯杆均选用单杆双挑灯杆,灯杆高(灯头距地的距离)为10米/7米，挑臂长2.5m/1.5米。路灯在人行道上双侧交叉布置，仰角为10度，路灯距路沿石0.5米安装，路灯间距30米左右。路灯局部间距可据现场情况做适当调整。灯具选用半截光型,光源为高压钠灯,路灯单侧功率为180W/40W，每套灯具均须配套触发装置及无功功率补偿电容，补偿后功率因数不小于0.9。灯具的防护等级为IP65。路灯严格按平面图中标注的回路及相序接线。每盏灯在镇流器的进电侧（相线）装设熔断器，熔丝规格如下：180W/4A。熔断器设置在灯具内。 　　配电及电缆布置：为保持三相平衡，灯具按相序依次配电，路灯照明干线均采用YJV-1-5×16电力电缆，沿人行道下穿PVC63管埋地敷设，埋深0.7米。穿越车行道段穿SC50钢管保，埋深0.7米。灯杆内引至灯具配线为单相三线制配线，采用3（BV-2.5）塑料电线，路路灯电缆只允许在路灯手孔井内转接，不许在两灯之间中途分接。 　　…… 　　共计23张，设计于2015年
