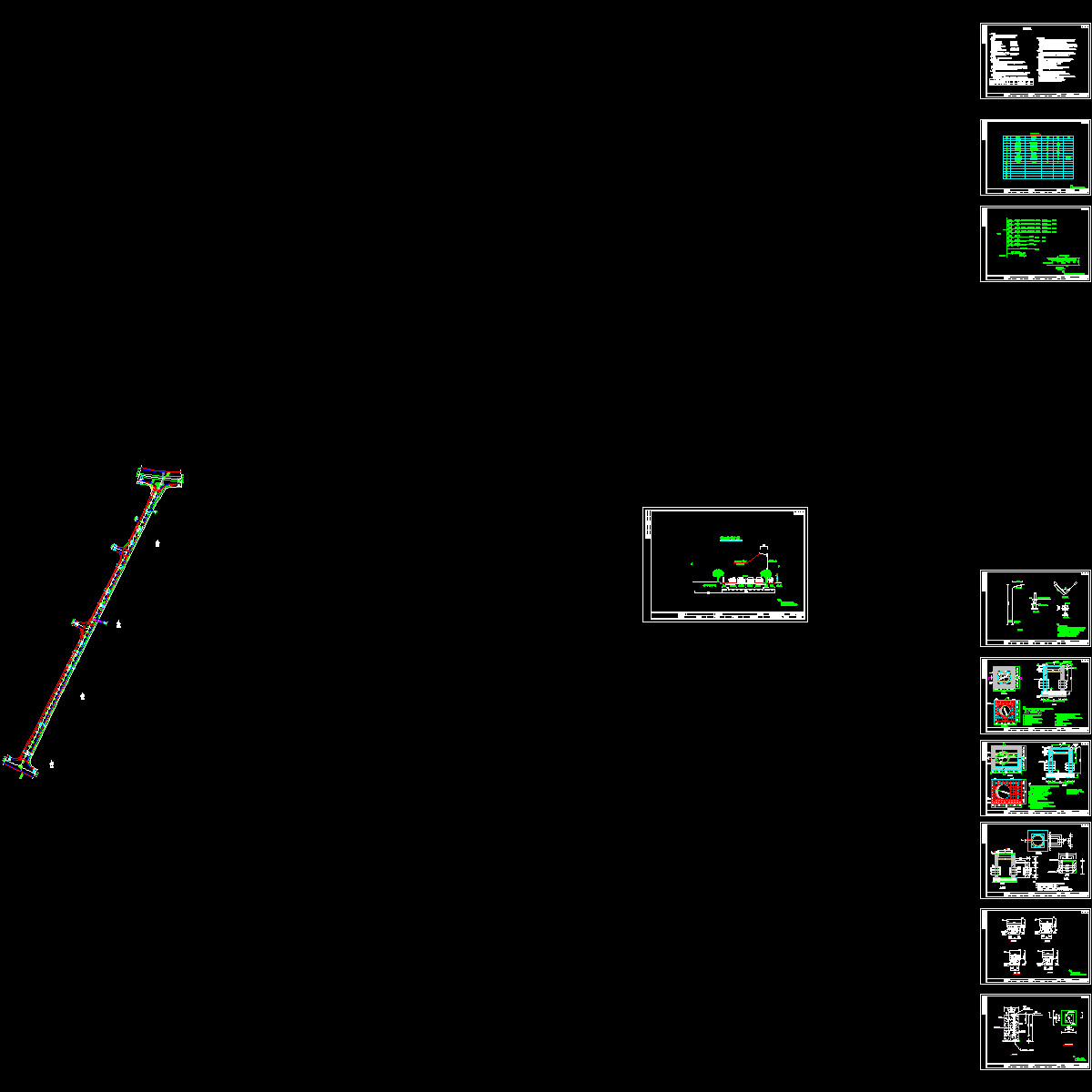

市政道路照明设计图纸.dwg

设计依据：《低压配电设计规范》GB50054-2011；《城市道路工程设计规范》CJJ37-2012。 　　设计范围：1、照明系统；2、安全接地系统；3、照明供电系统 　　本道路设计路灯总装功率约为12KW。人行道外设置一台箱变，箱变容量250KVA。所有路灯均设单灯功率补偿，另在箱变内设集中补偿，要求功率因数达到0.9以上。控制系统：所有路灯采用时钟控制及路灯所内的计算机中心集中监控，分半夜和全夜两级控制。全夜式、半夜式相间交错设置，下半夜关闭半夜式回路，节能运行。 　　路灯采用10米高单臂路灯，光源为250W高效高压钠灯，灯杆臂长2.5米。半截光型灯具，灯具仰角为15°。采用道路西侧单侧布置，灯杆间距为32米，灯具防护等级IP65。道路交叉口及一些出入口设置双臂路灯，提高照度。 　　…… 　　共计9张，设计于2013年
