市政道路照明设计CAD图纸(照度Eav=12lx)

设计依据:《城市道路工程设计规范》CJJ37-2012;《20KV及以下变电所设计规范》GB50053-2013   城市次干道Ⅲ级;设计行车速度:30km/h。道路全长460m。路面宽15.4米。设计坡度0.6%~2.6%,平面线路走向总体为东西向。该项目用电负荷为三级负荷,用电设备总容量为17.6kW。该项目照明设备采用配电箱供电,引自城市市政用电照明电源,箱变低压出线采用220/380V电压,三相四线制供电。配电箱容量为17.6kVA。配电系统采用低压集中补偿和路灯单灯补偿相结合的方式:每盏灯具加电容器,补偿后灯具功率因数达到0.85以上;箱变处设置低压电容器组进行集中自动补偿,补偿后系统的功率因数达到0.9以上。   ……   照明要求:   支路:平均亮度Lav≥0.75cd/平米;平均照度Eav≥10Lx;平均亮度均匀度Lmin/Lav≥0.4;平均照度均匀度Emin/Eav≥0.3;功率密度值LPD≤0.55W/m2。眩光限制阈值增量TI(%)最大初始值TI=15%;其中利用系数取0.4,维护系数取0.7,100W高压钠灯初始光通量取值9000lm,实际照度计算结果为:平均照度Eav=12lx,满足本次道路照明设计要求。   ……   共计11张,设计于2014年

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

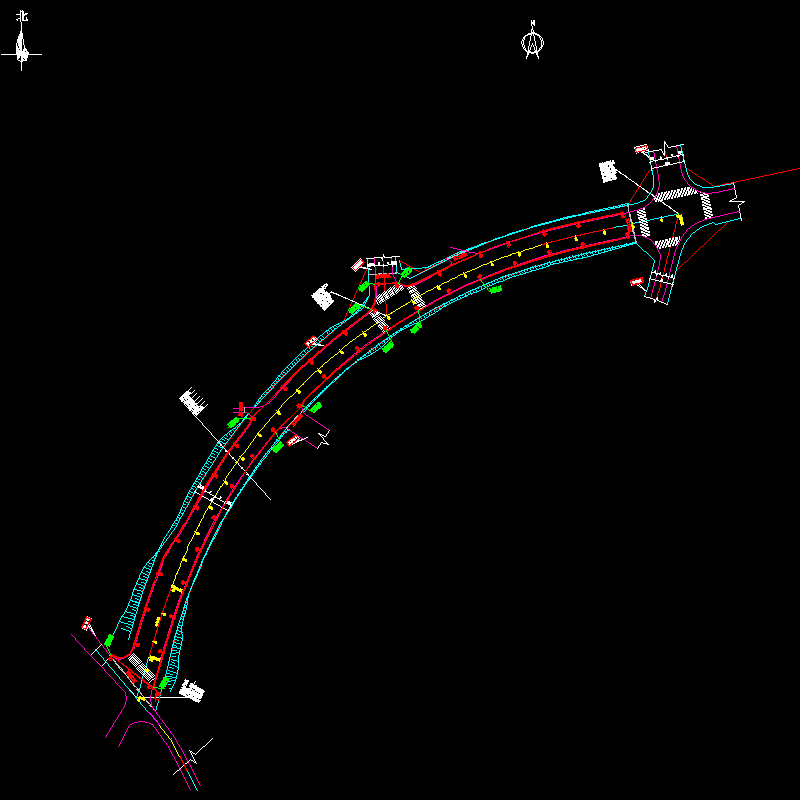

  • 市政道路照明设计CAD图纸(照度Eav=12lx) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
