公路隧道照明设计变更节点详图纸

该附件为： 公路隧道照明设计变更 节点详图 ，，CAD格式。

项目概要：

工程线路全长1581.585m，沿线设有一座桥梁，长147m；设置一座下穿通道，通道共分上下两层，上层长122m，下层长221.973m。道路交叉形式调整为平交+定向互通形式，由原设计整体式路基调整为下穿通道（快速定向直行）+辅道（左右转衔接）形式；同时原设计河道改道工程下穿xx路采用明渠（净宽10m），因规划xx路于该位置方案由桥梁调整为路基方案，故此xx河河道下穿xx路段调整为钢筋混凝土箱涵，箱涵尺寸为2-5*4.5m。

.......

目录：照明设备材料表、照明标准横断面图、道路照明平面设计图、下穿通道照明图纸。

........

相关图片：

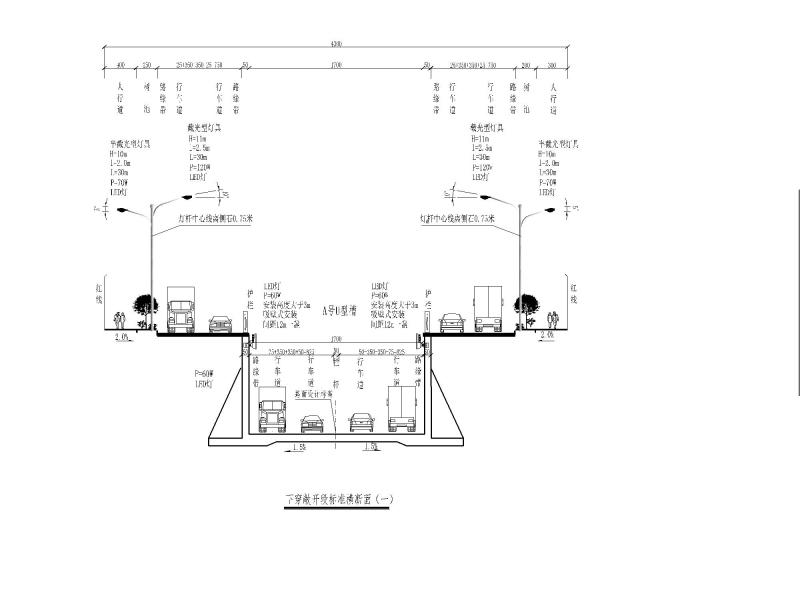

下穿暗埋段标准断面图

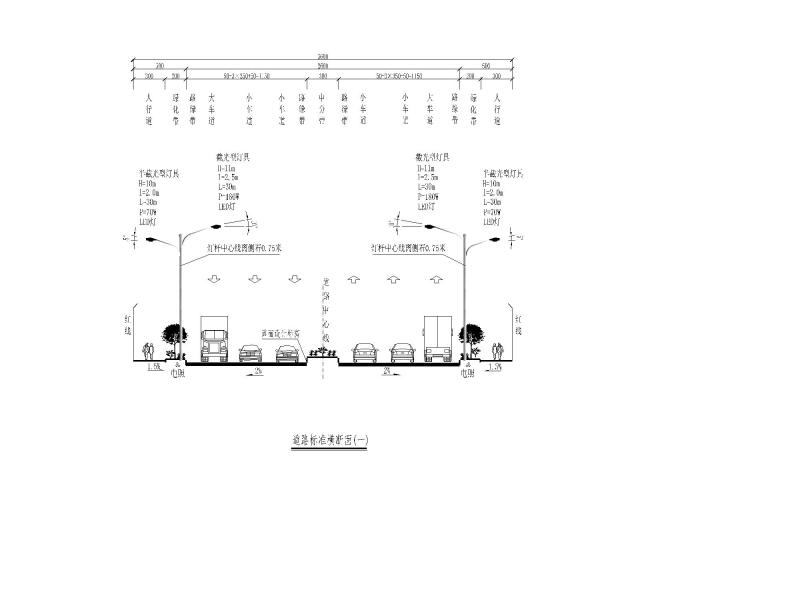

道路标准横断面图

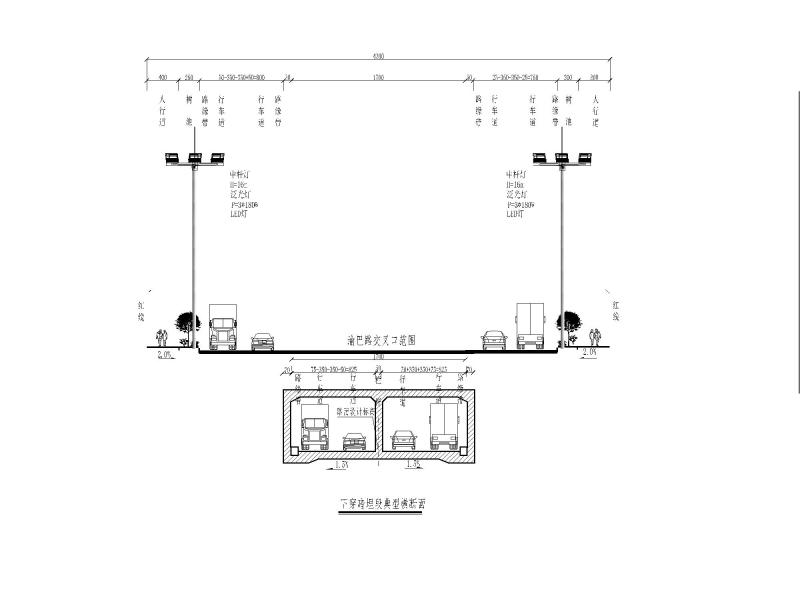

下穿段标准横断面图

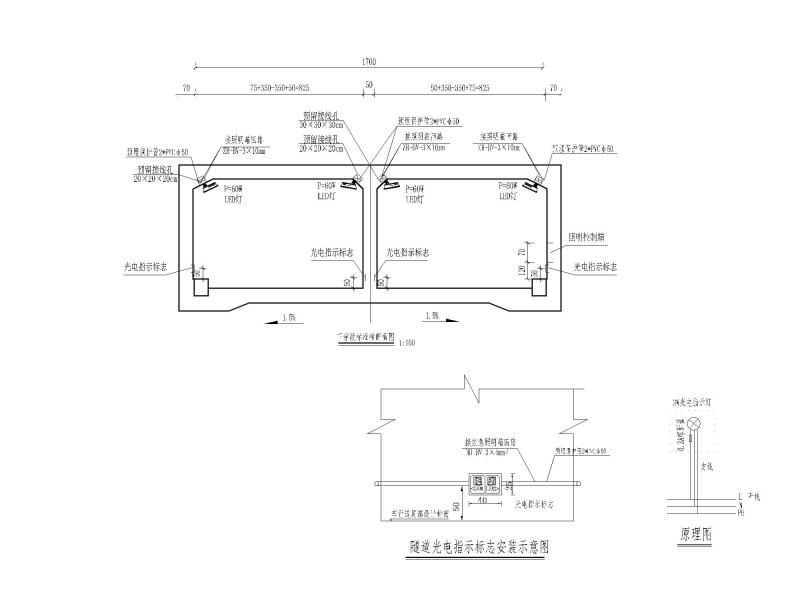

照明标准横断面图

照明电力图纸

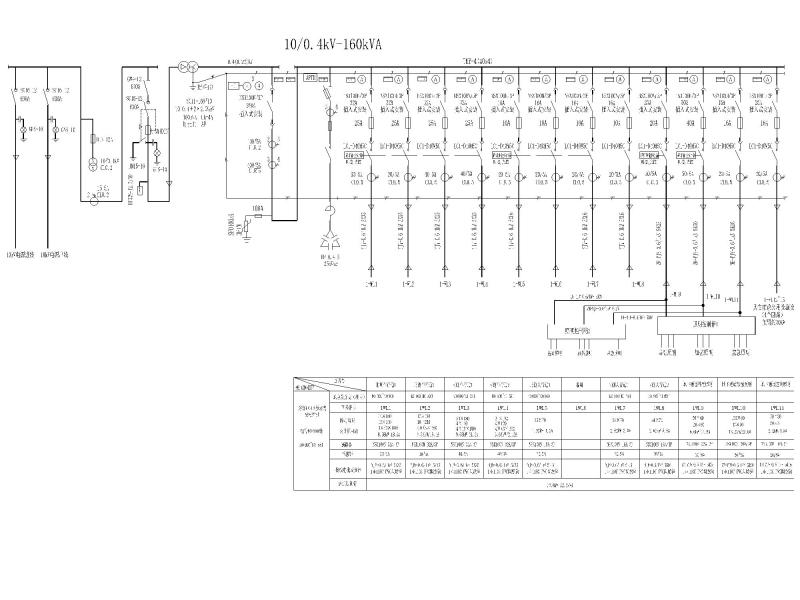

照明配电箱图

下穿段标准横断面图

照明标准横断面图

照明电力图纸

照明配电箱图
