隧道行人横洞照明布置图纸CAD

附件详情

1、本图尺寸单位以厘米计。
2、行人横洞设计亮度为2.5cd/m 。
3、照明采用100W的高压钠灯光源灯具，用“○”表示。
4、行人横洞灯具间距为9米，安装在横洞的顶部，光轴线对准横洞中间。各封闭门的外侧需各安装有一套灯具。各横洞封闭门之间的灯具在紧急情况下封闭门打开时必须打开，平时可关闭。
……
内含：

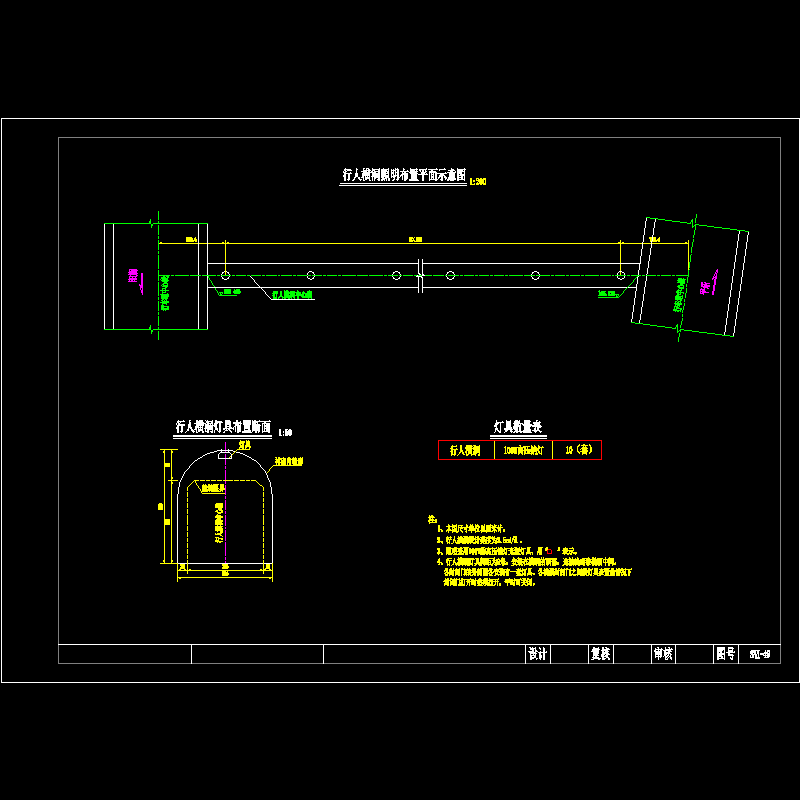

行人横洞照明布置平面示意图
行人横洞灯具布置断面
灯具数量表
……
共计1张
