隧道行人横洞设计图纸CAD

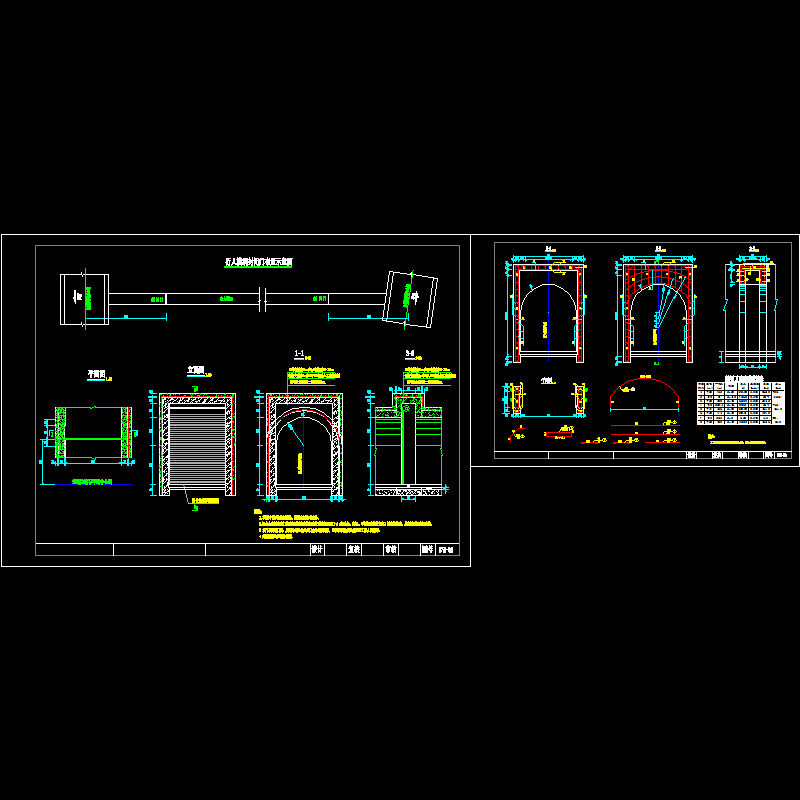

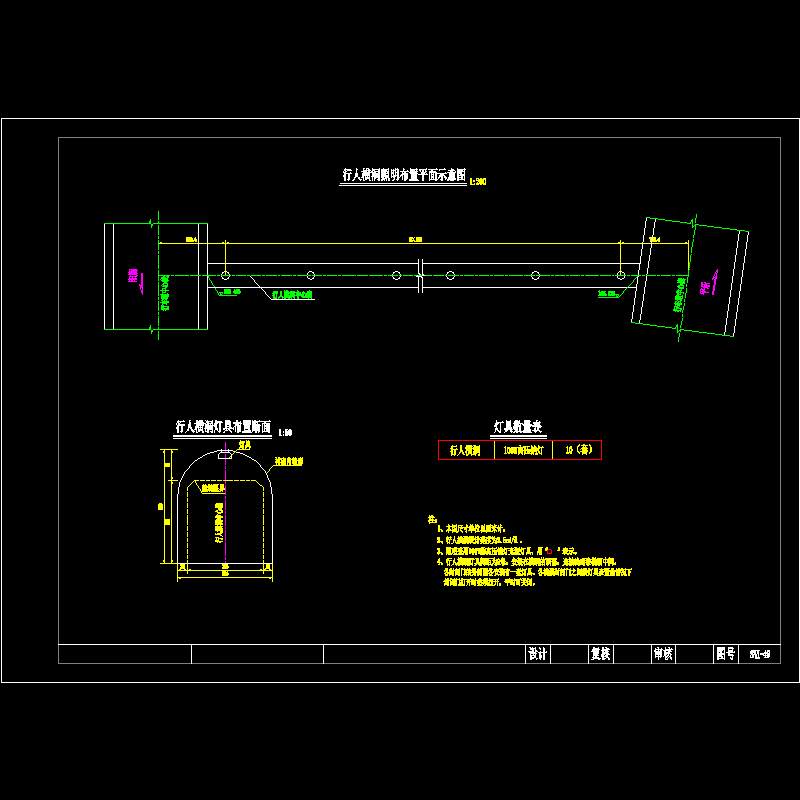

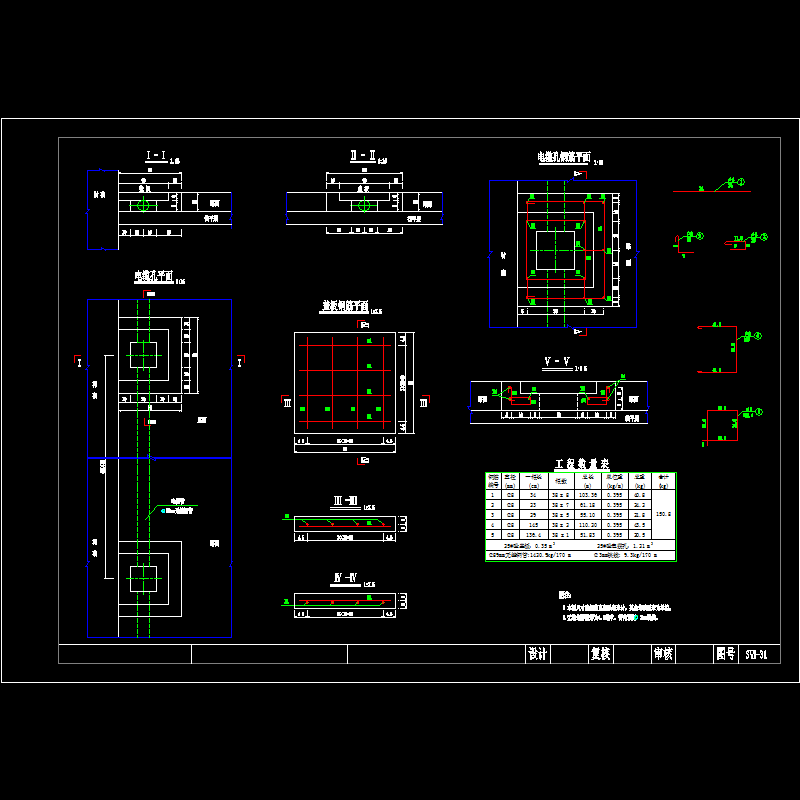

图纸含行人横洞设计图、行人横洞封闭门、行人横洞电缆沟图、人横洞照明布置图。 　　说明：隧道为单向行驶双车道分离式隧道，设计行车速度改为100Km/h。设计时速：100km/h。隧道建筑限界：净宽：0.75 1.0 2×3.75 0.5 0.75=10.50m 净高:5m。 　　径向锚杆使用Φ22早强砂浆锚杆，长度为300cm，按梅花型布置，沿径向设置。钢筋网的安设待开挖面喷5厘米砼后进行，并应与径向锚杆连接牢固。施工时尽可能采用机械开挖，超挖应控制在相关规范规定范围内，做到少欠少挖。 　　铝合金帘板卷帘门做法参照国家建筑标准设计图集03J611-4《铝合金、彩钢、不锈钢夹芯板大门》的有关做法。并加设遥控启闭功能。本门不安装门锁，启闭方式应考虑在门内外均能操作；遥控启闭功能只供隧道工作人员使用。外露铁件均应涂防锈漆……共计6张，设计于2009年
