隧道工程人行横洞CAD施工图纸

附件详情

设计标高Hz:551.196
长度：24.41
围岩级别：Ⅲ级、Ⅱ级

附注：
1、本图尺寸除钢筋以毫米计外，余均以厘米计。
2、人行横洞防火门布置在横洞两端，距横洞口4m处。
3、人行横洞防火门采用双开平板钢质甲级防火门(200×250mm)，防火门安装预留

凹槽按照防火门安装要求进行调整。
4、过梁上方采用C25混凝土封堵，数量计入衬砌混凝土。
5、人行横洞两侧集水槽内预埋排水管以排除积水。
……

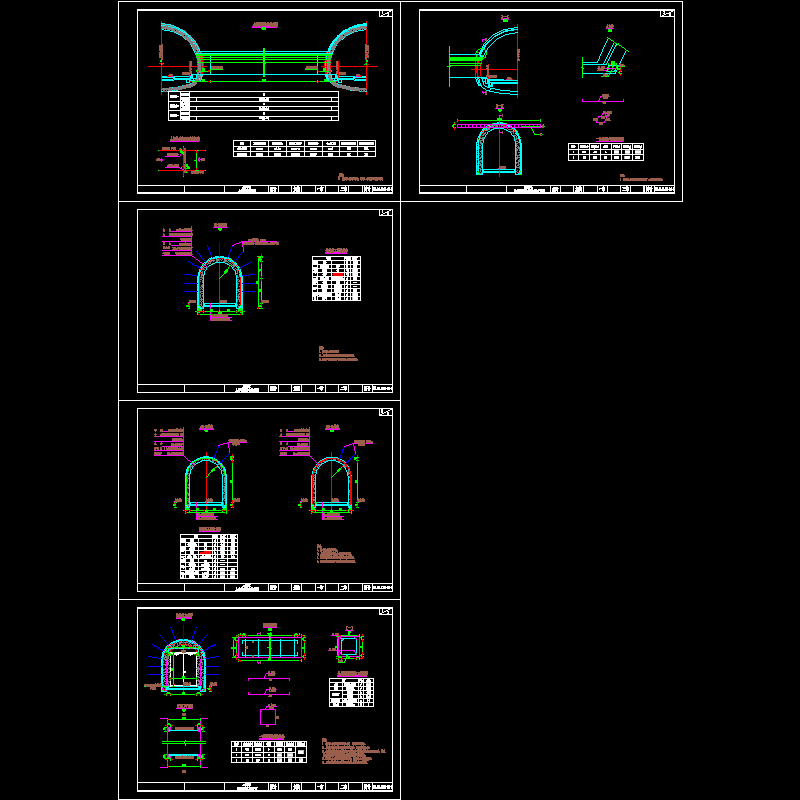

图纸内含：
人行横洞布置图
人行横洞口衬砌加强设计图
人行横洞衬砌设计图
人行横洞衬砌设计图
人行横洞门设计图
……
共计6张
