隧道工程洞身开挖施工方案

附件详情

4、施工方案
4.1、施工方法
采用光面爆破技术，减少对围岩的扰动，同时加强地质预报和围岩监控量测，针对具体的围岩变化情况，及时调整爆破参数。Ⅴ级围岩用进洞时采用大管棚，和小导管预注浆超前支护，采用短台阶预留核心土法开挖（根据具体情况选择施工方法），宜采用人工挖掘或弱爆破开挖，出碴采用无轨运输…………
4.2、工艺流程
测量放样→台车就位→超前支护→钻孔→装药起爆→通风、排险→初喷砼→出碴→拱架、锚、网、喷支护→下一循环…………
4.3、超前支护
1）超前小导管
导管设计参数为：导管长4.5m，环向间距有40cm，纵向间距有400cm，导管外插角度为、5°—10°，布置方式呈梅花形…………
施工前，对掌子面的岩层喷射混凝土封闭后，按设计孔位用YT-28风枪钻孔（围岩松软时用风枪或游锤直接将小导管打入）。钻孔时要控制好外插角和导管环、纵向间距，纵向相邻两排小导管水平搭接长度为1m。导管安装后采用注浆泵由下向上压注水泥浆…………
2）大管棚
大管棚用于右洞洞口浅埋地段，施工前，先在拱部施作混凝土导向墙，然后按设计孔位准确安放钢导管，钻孔机械选用管棚钻机，钻孔时要确保孔径比棚管外径大30～40mm，钻孔完成后，安装钢管并向管内注入水泥砂浆。开挖过程中，如发现压浆效果不好时，采用小导管补注浆…………
大管棚施工中，应精心施工，每一孔从钻孔到注浆完成都要作好详细的记录，如发现问题，必须找出原因并采取有效措施…………
4.4、洞身Ⅴ级围岩开挖
1、短台阶预留核心法开挖
1）短台阶法施工

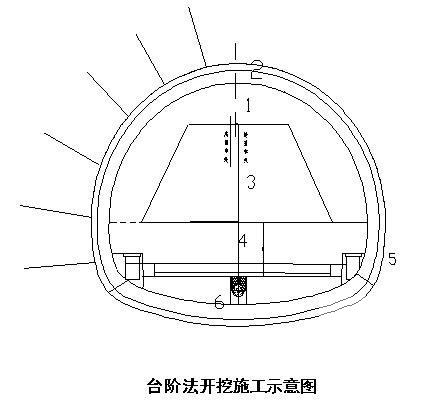

短台阶均采用短进尺弱爆破开挖，采用自制简易钻孔台车风动凿岩机钻孔。在保证安全的前提下，可以适当拉长台阶的长度，减少施工干扰，加快施工进度。在下半部分开挖前，做好上台阶支护的锁脚施工。其开挖示意图见下图…………
共17页
