客专项目隧道工程开挖及支护施工方案2010

附件详情

四、施工方法、工艺及要求
4.2、关键工序 施工工艺 及 质量控制
4.2.1 洞口与明洞工程
洞口开工前应先完成各项准备工作，施工时不得大开挖而破坏山体稳定。洞口施工要在雨期前完成，边仰坡防护应与明洞开挖同步进行。洞门施工前，先做好边坡、仰坡外的截水沟或排水沟，并保持畅通…………
4.2.1.1、洞口及明洞土石方
洞口及明洞土石方开挖采取全部明挖法，采用自上而下水平分层开挖，施工机械以挖掘机为主；洞口场地用装载机辅以推土机整平压实；遇坚硬石质地层人工钻眼爆破，采用自卸车运输，弃往指定的弃土场。为防止仰坡坍塌，施工部分洞身护拱，以确保仰坡稳定，同时为隧道进洞创造条件…………
4.2.1.2、边仰坡施工
边仰坡施工同洞口段土石方施工同时进行，按设计坡度一次整修到位，并分层进行边仰坡防护，以防围岩风化，雨水渗透而坍塌。边仰坡防护采用喷锚挂网，以稳定边仰坡。刷坡防护到路基面标高…………
4.2.1.3、明洞施工
根据地形、地质条件、边坡及仰坡的稳定程度，采用明挖法，然后就地全断面模筑整体式钢筋混凝土衬砌。明洞开挖前，先做好洞顶排水、防水设施，防止地面水冲刷而导致边坡、仰坡落石、塌方…………
土石方开挖自上而下的进行，不得超挖。边坡开挖需要爆破时，严格控制爆破药量，开挖后立即进行边坡、仰坡防护…………
明洞衬砌施工时，拱圈按断面要求制作定型挡头板、外模、骨架、支柱，并采用在模板缝填塞腻子和在挡头板加设斜撑等措施，防止渗漏浆和跑模…………
拆除拱架，人工填筑时，需待拱顶回填高度达到0.7m以上方可拆除…………
4.2.2、隧道洞口及浅埋段施工
隧道进出口及浅埋段岩体完整性差，整体强度较低，在开挖时强调围岩变形的控制，根据围岩状况选择合适的开挖方法，适度缩短开挖进尺，支护采用强度较高和刚度较大的初期支护，限制土体变形，同时二次衬砌和仰拱紧跟，形成封闭结构，保证施工安全。局部破碎地段进行预注浆加固围岩，提高围岩自稳能力。施工过程中加强监控量测，并根据监控量测结果及时调整支护参数和施工方法…………
浅埋段按照“先护顶、后开挖”的要求组织施工，采用超前预注浆加固围岩，施工过程中严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤测量”施工原则…………
A、在浅埋隧道施工中要尽量少刷或不刷坡，超前支护进洞，采用分部开挖，尽量减小开挖断面，主要施工方法：
①洞口段加固：洞口段覆盖层加固主要采用超前大管棚注浆预支护。洞内采用超前小导管和锚杆注浆相结合的加固手段，洞口段管棚采用φ108mm×5mm，一次打入长度一般为20～30m；在强有力的超前支护下安全进洞…………
②洞身超前支护：Ⅳ、Ⅴ级围岩采用I22a和I18型型钢钢架支撑或钢格栅拱架，打设超前小导管，并注浆；确保施工安全，防止塌方…………

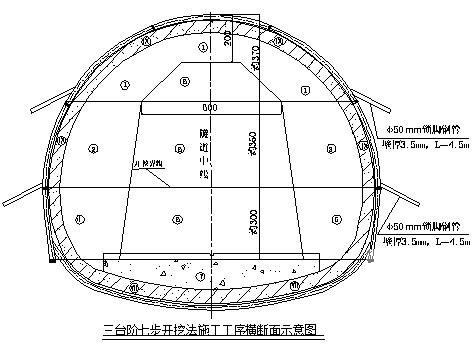

③短开挖：采用预留核心土台阶法开挖，开挖进尺控制在0.6m～1.2m…………
④加强初期支护：采用钢拱架、注浆锚杆、挂网、喷射砼联合支护，必要时上台阶底部和中部设I18工字钢临时钢架，防止围岩坍塌…………
⑤掌子面加固：采取喷射砼封闭掌子面和掌子面注浆加固措施…………
⑥快衬砌，早成环：除及时加强初期支护外，也可提高二次衬砌参数，并适时施作二次衬砌，而不要等变形基本稳定后再施作…………
⑦监控量测：在洞口至少设两个断面，加强地表沉降监测，发现异情，及时处理…………
