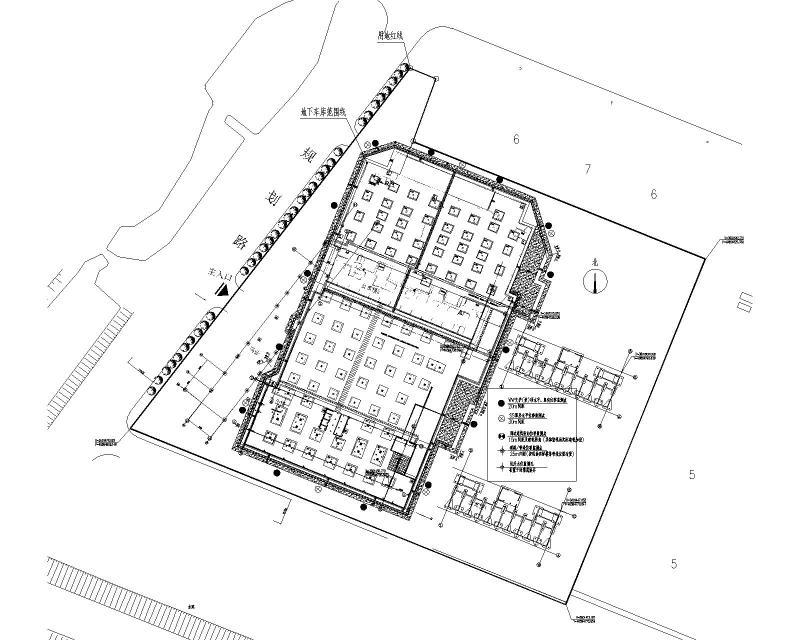

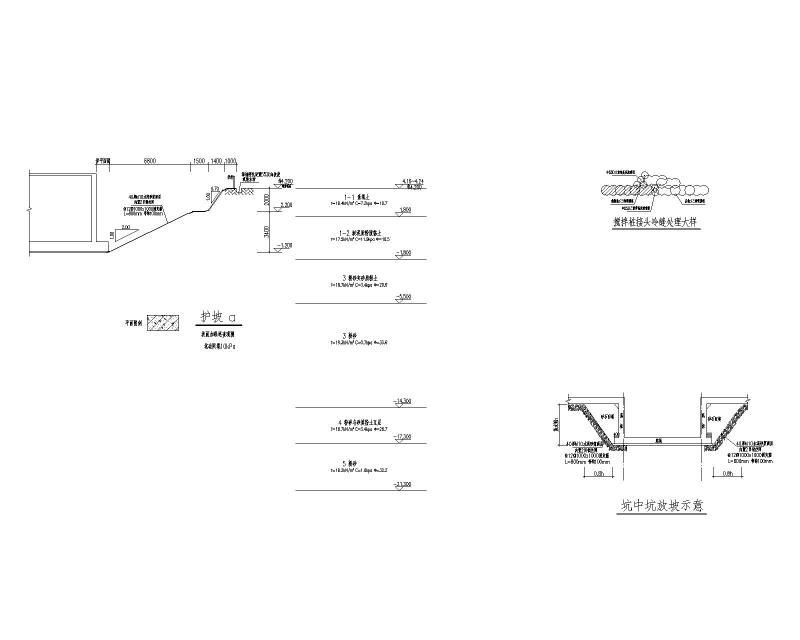

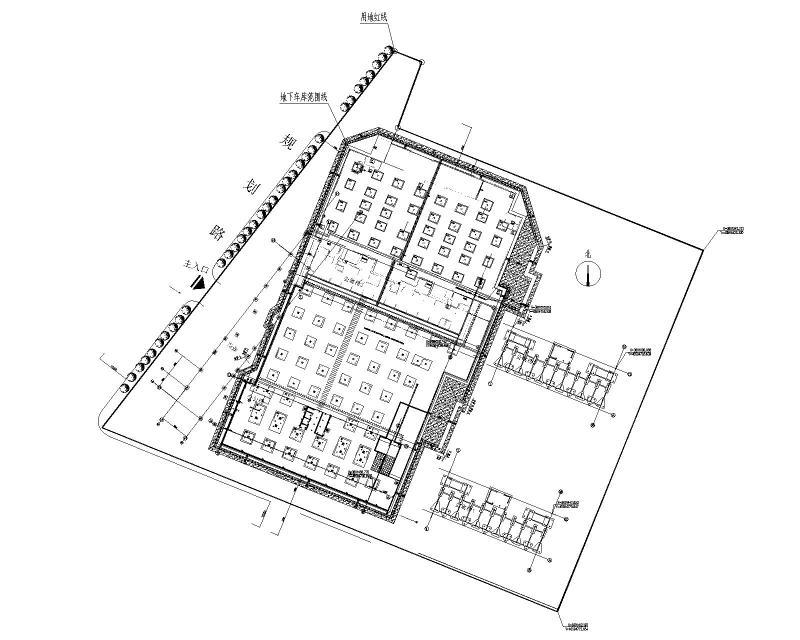

5.7m基坑开挖工程支护及降水施工大样图cad平面布置图

该附件为： 5.7m基坑开挖工程支护及降水施工图dwg ，格式为dwg，节点清晰，同类工程可下载参考。

一、项目概要：

根据该项目的周边环境要求、工程地质、水文地质条件及基坑开挖深度综合确定该项目安全等级垂直支护为"二级"，放坡为"三级"。基坑使用年限：2年。
该项目根据勘察报告自然地面标高为4.16~4.24m。开挖前要求场地平整至标高4.20m。地库垫层底标高-1.20，开挖深度5.40m；主楼筏板垫层底标高-1.35~-1.50，开挖深度5.55~5.70m。坑边集水坑较地库深1.5m。
该项目周边环境一般，拟建基坑北侧为商住楼，地下室外墙距离该侧红线约6.0m。南侧为河道。红线处有旧围墙，地下室外墙距离该侧红线约10.0m，距离河道约22m。西侧为田地。地下室外墙距离该侧红线最近约8.8m。同期商业采用桩基。

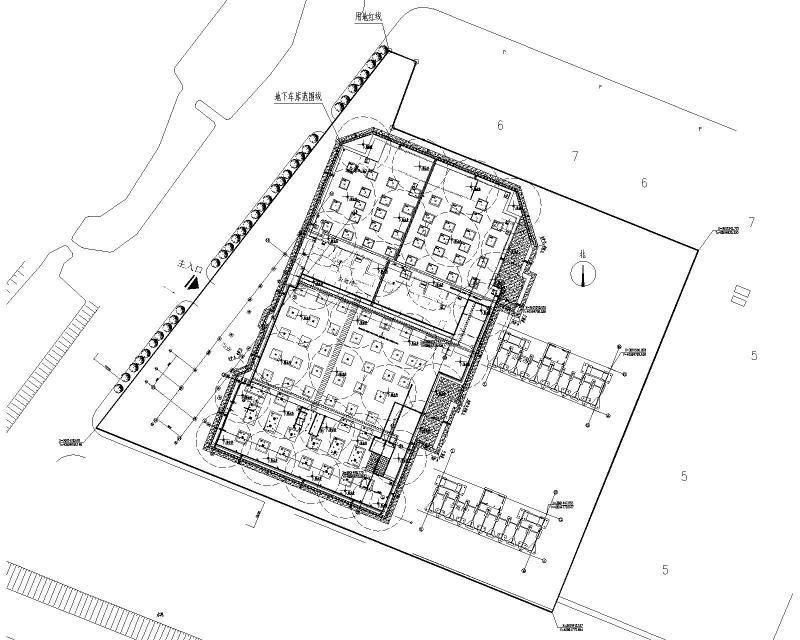

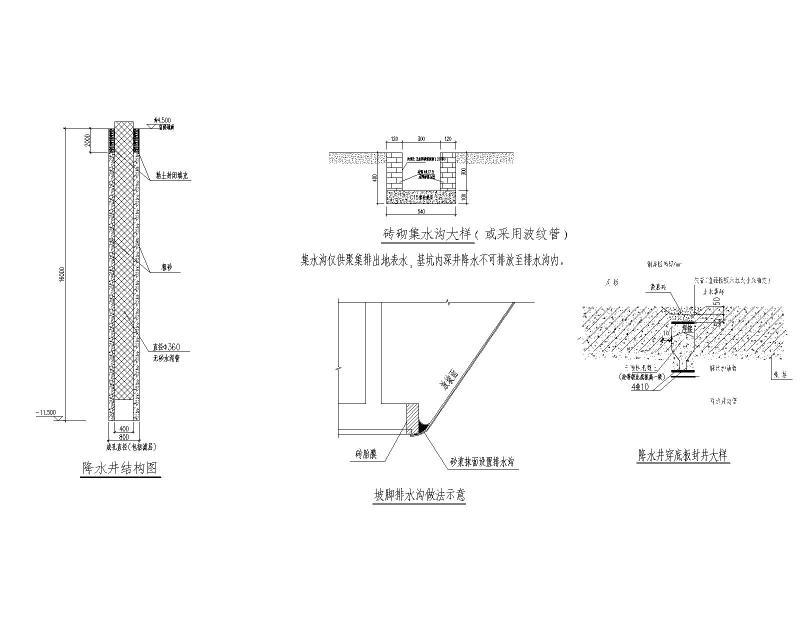

基坑地表水采用坑内明沟及集水坑集中排出，深层地下水采用管井降水。该项目设33口降水井，井深16m；基坑降水深度控制在坑底下0.5m左右即可。坑内电梯井、集水坑等坑中坑根据现场实际降水情况可加设轻型井点辅助降水。坑外暂不设回灌观察井，若施工降水期间发现基坑外侧水位沉降量过大，可增设回灌观测井。坑外水位低于0.0m标高时即开始回灌。

二、编制依据：
