逆作法基坑开挖支护及降水CAD施工大样图（排桩加两道内支撑）

附件详情

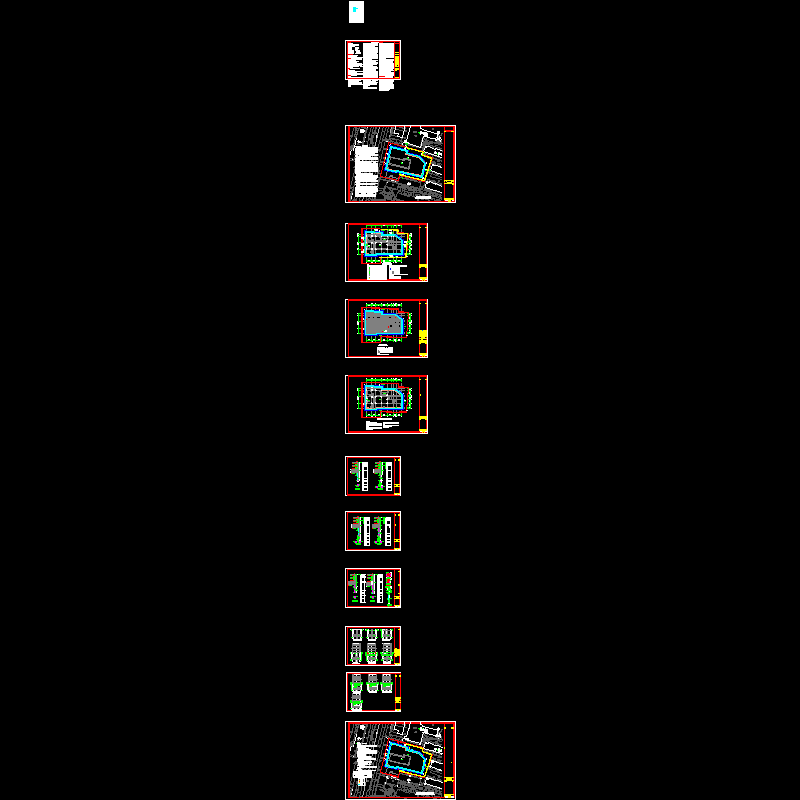

该项目基坑开挖面积1700平方米，基坑开挖深度10.7米/12.7米，基坑支护侧壁安全等级为一级。基坑采用逆作法施工，排桩加两道支撑体系作为支护结构，双轴搅拌桩止水帷幕，11张图纸，采用现行最新规范编制，编制于2013年。
【编制依据】建筑基坑支护技术规程 JGJ 120-2012
建筑地基基础设计规范 GB 50007-2011
混凝土结构设计规范 GB 50010-2010
……
【支护结构】
整个基坑采用逆作法进行施工，两层支撑体系采用地下室结构梁板进行支撑。
(1)ABCDE、EF、GA段采用D1000@1200钻孔灌注桩进行支护；
(2)FG段采用D1100@1300钻孔灌注桩进行支护；
基坑采用双轴深搅桩止水，桩间设置双重管高压旋喷桩。双轴深搅桩桩径700，套打一孔工艺施工，被动区加固处理采用三轴深搅桩，桩径650，桩间距1.45m，排距0.55m。
11张图，编制于2013年。
