深基坑SMW工法桩加内支撑支护CAD施工图纸

附件详情

  • 基坑围护结构设计总说明

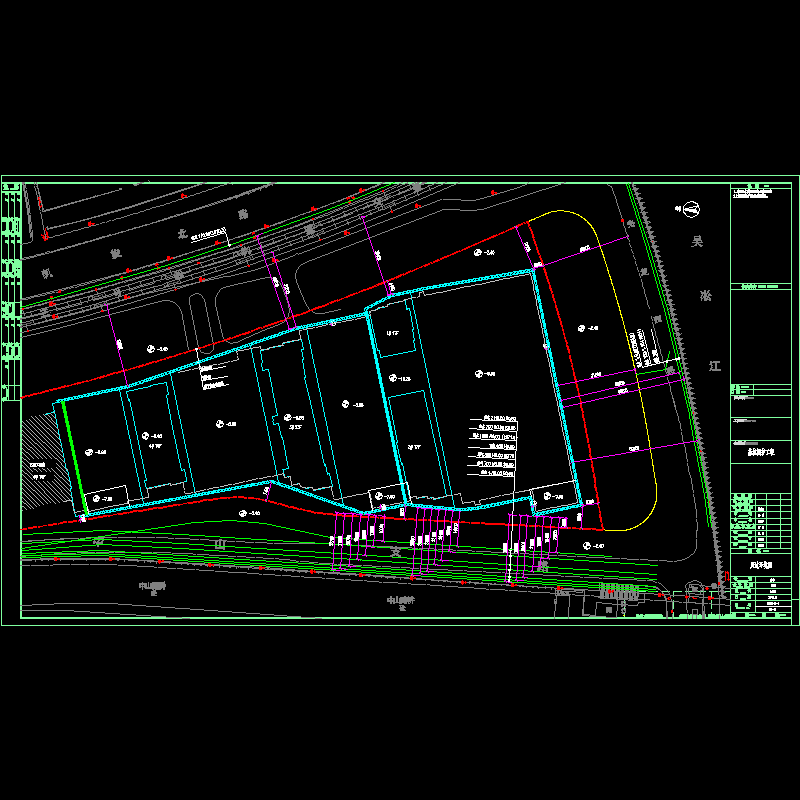

  • 周边环境图

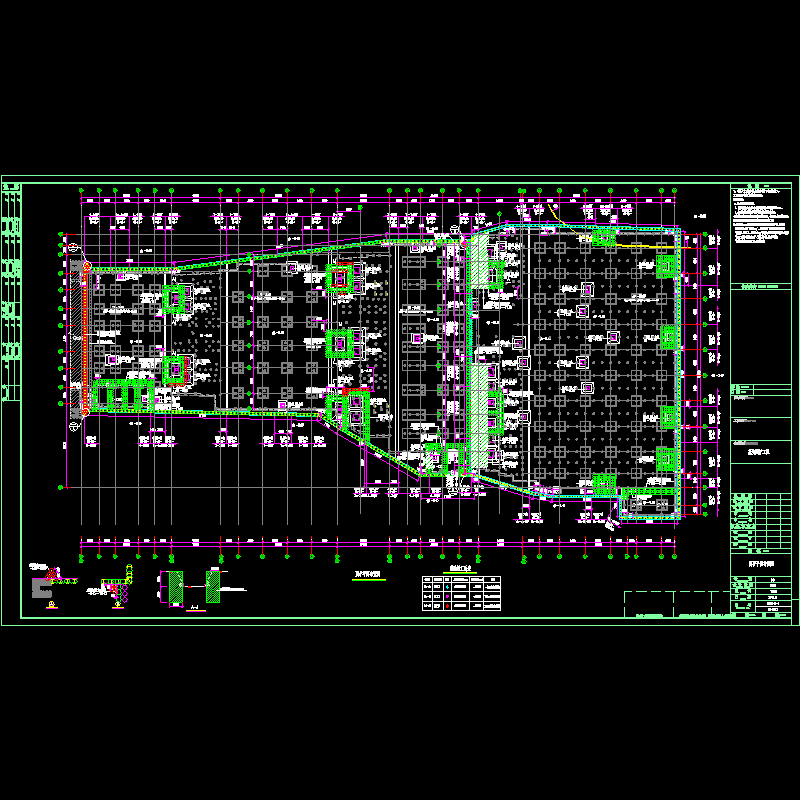

  • 围护墙 平面布置图

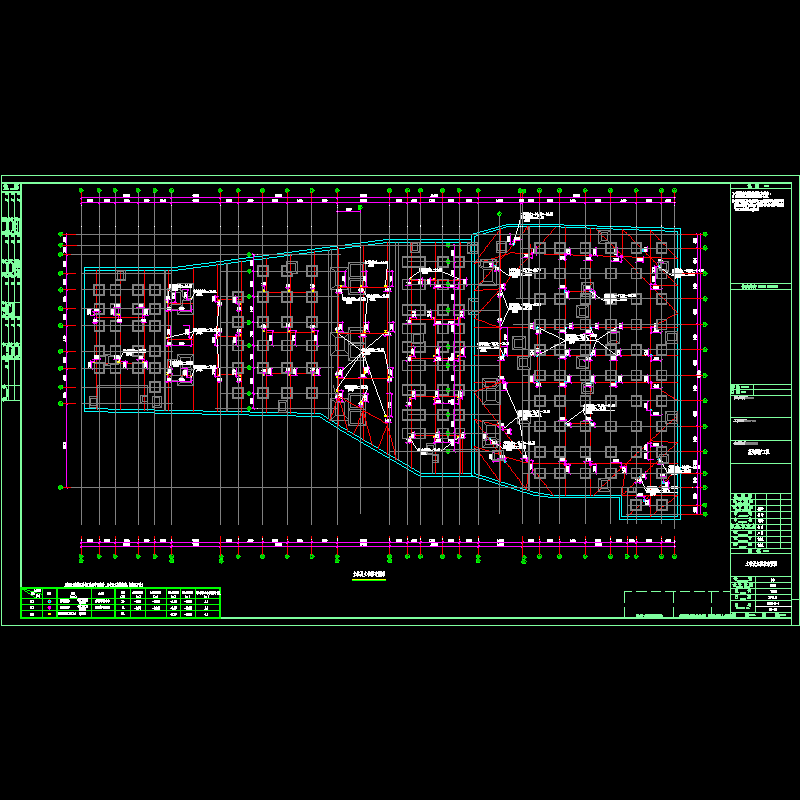

  • 立柱及立柱桩平面布置图
  • 支撑平面布置图
  • 剖面图
  • 立柱及立柱桩详图
  • 700mm灌注桩配筋图
  • 底板后浇带传力型钢布置图
  • B1板后浇带传力型钢布置图
  • 圈梁、支撑、节点详图
  • 开挖分区平面图
  • 地下一层与二层区域分隔墙拆除工况图
  • 基坑开挖工况图
  • 第二道支撑平面布置图

附件详情

基坑开挖支护深度10米,采用SMW工法桩围护墙加两道钢筋混凝土内支撑支护体系,搅拌桩止水帷幕。基坑低级加固采用三轴搅拌桩,立柱桩采用型钢及钻孔灌注桩内插角钢形式。共33页图纸,编制于2013年。
【设计依据】
1.《建筑地基基础设计规范》 (GB50007-2011)
2.《混凝土结构设计规范》 (GB50010-2010)
3.《建筑结构荷载规范》 (GB50009-2012)
4.《建筑地基处理技术规范》 (JGJ79-2012)
5.《 基坑工程 技术规范》 DG/TJ08-61-2010
6.《型钢水泥土搅拌墙技术规程》 (JGJ/T 199-2010)
……
【基坑围护结构】
SMW工法围护墙,钻孔灌注桩分隔墙后止水帷幕,坑内地基加固采用3850@600三轴搅拌桩。分隔墙采用钻孔灌注桩的形式,钻孔灌注桩直径Ф700@900mm。一期与二期接头处采用800@500高压旋喷桩填充加固。地下二层采用钻孔灌注桩内插角钢格构柱的形式。地下一层采用H400×400×13×21型钢立柱。
33张,编制于2013年。

基坑支护剖面图

基坑支护剖面图

支撑节点图

立柱及立柱桩详图

底板后浇带位置预设型钢节点

分隔墙拆除工况图

圈梁节点图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

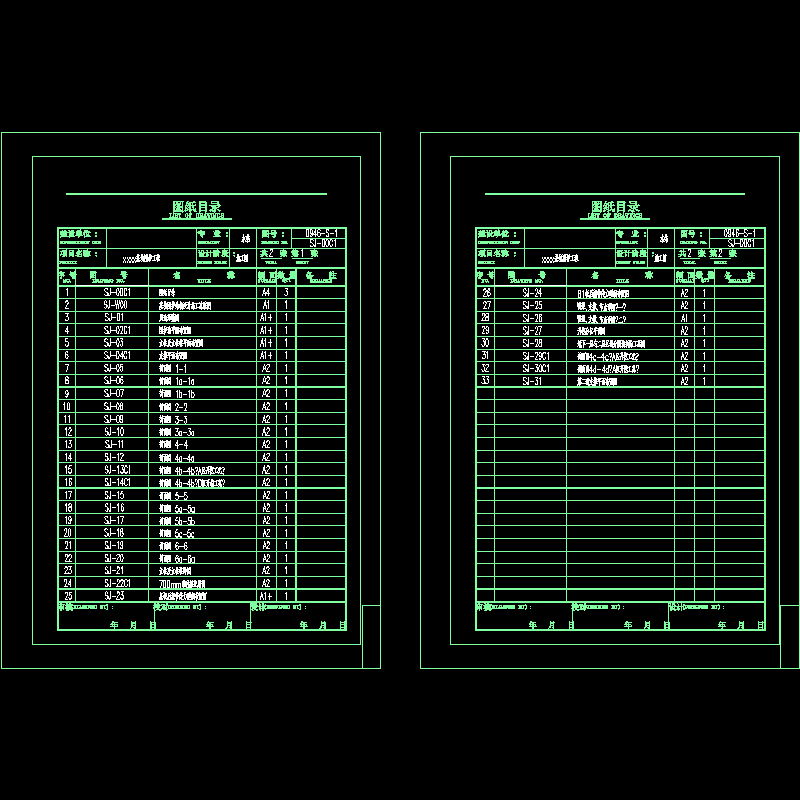

  • sj-00c1目录.dwg
    sj-00c1目录.dwg
  • sj-01.dwg
    sj-01.dwg
  • sj-02c1.dwg
    sj-02c1.dwg
  • sj-02c1_recover.dwg
    sj-02c1_recover.dwg
  • sj-03.dwg
    sj-03.dwg
  • sj-04c1.dwg
    sj-04c1.dwg
  • sj-05-10.dwg
    sj-05-10.dwg
  • sj-11-12.dwg
    sj-11-12.dwg
以上是部分截图,请下载附件后查看完整高清内容
