16米深基坑灌注桩加三道内支撑支护CAD施工大样图（圆形内支撑）

附件详情

整个场地设有三层地下室，开挖深度约15.15m~16.65m，基坑侧壁安全等级为一级。基坑分13个剖面进行加固，支护的方式为“灌注桩加三道内支撑支护（圆形支撑）”、“双排桩”等支护形式。
【基坑支护设计】
1、单排桩：采用旋挖桩，桩径1.4m，间距1.6m
2、双排桩：采用旋挖桩，前排桩径1.2m，间距1.4m；后排桩桩径1.2m，间距3m
3、桩间：挂铁丝网片，网片尺寸及规格：10#@100×100，喷射C20砼
4、止水措施：桩间设D600帷幕桩，基坑外侧设连续搭接型式深层搅拌桩D500@300进行外排连续帷幕结构截水
5、立柱桩：采用型钢立柱

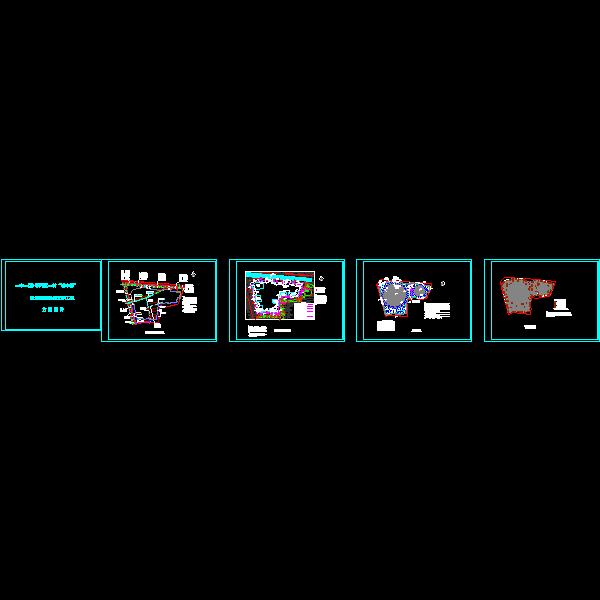

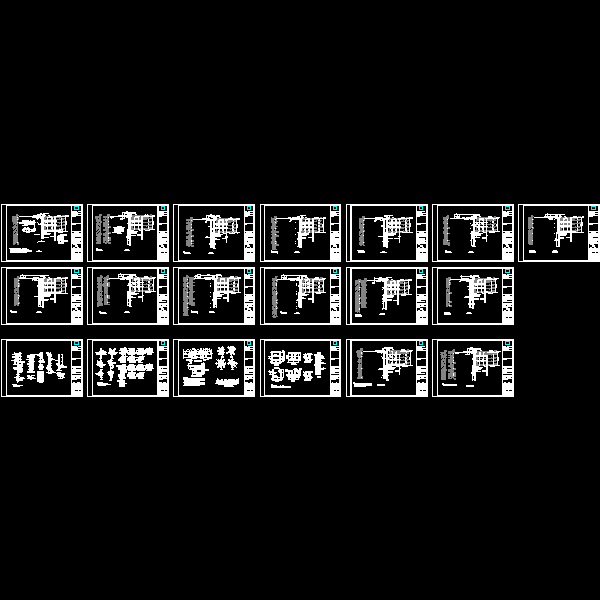

施工图23张，设计说明及计算书109页，编制于2011年。
