10米深基坑灌注桩加双环梁内支撑支护CAD施工大样图

附件详情

该项目由1栋18层、1栋44层和1栋47层住宅楼组成，设置一个满布地下室，地下室设置2层。基坑开挖面积约7000平米，基坑开挖深度9.05米~9.65米，设计使用年限为一年半。基坑支护采用钻孔灌注桩 内支撑结构。支护桩桩径1000@1300mm，桩顶设冠梁。内支撑采用双圆环支撑布置。
本基坑上层滞水采用集水井明排水处理，承压水采用管井降水，外侧悬挂式截水帷幕。止水帷幕采用三轴搅拌桩，850@600，本幅桩内桩身搭接250mm，采用套打法施工。

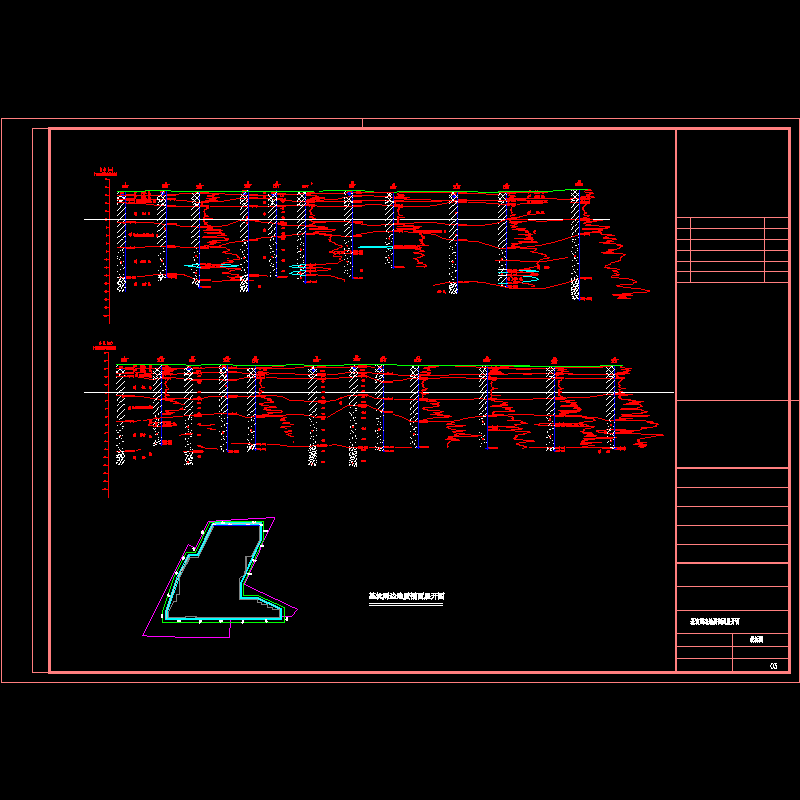

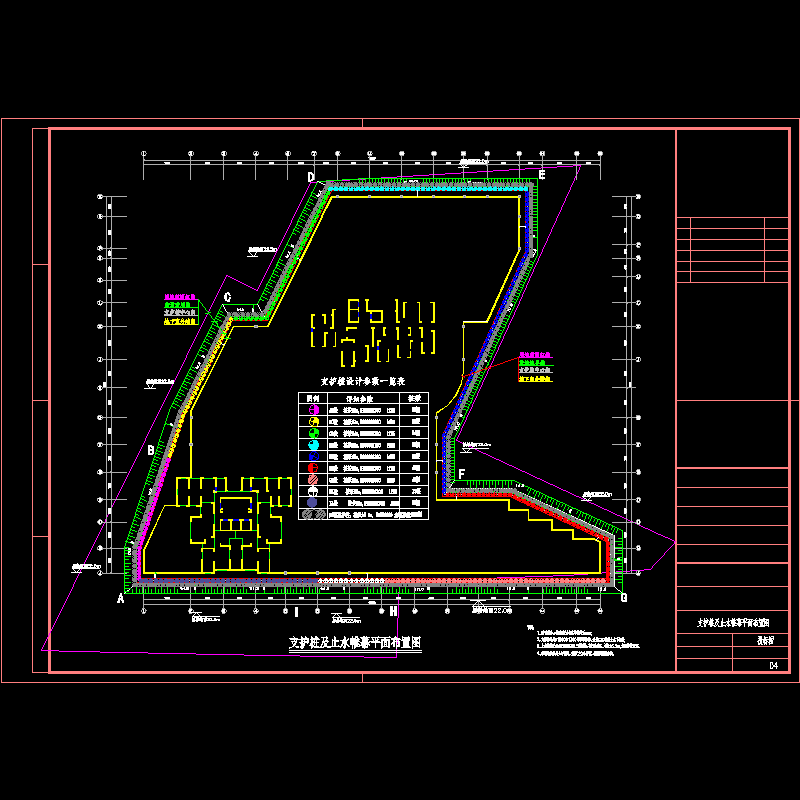

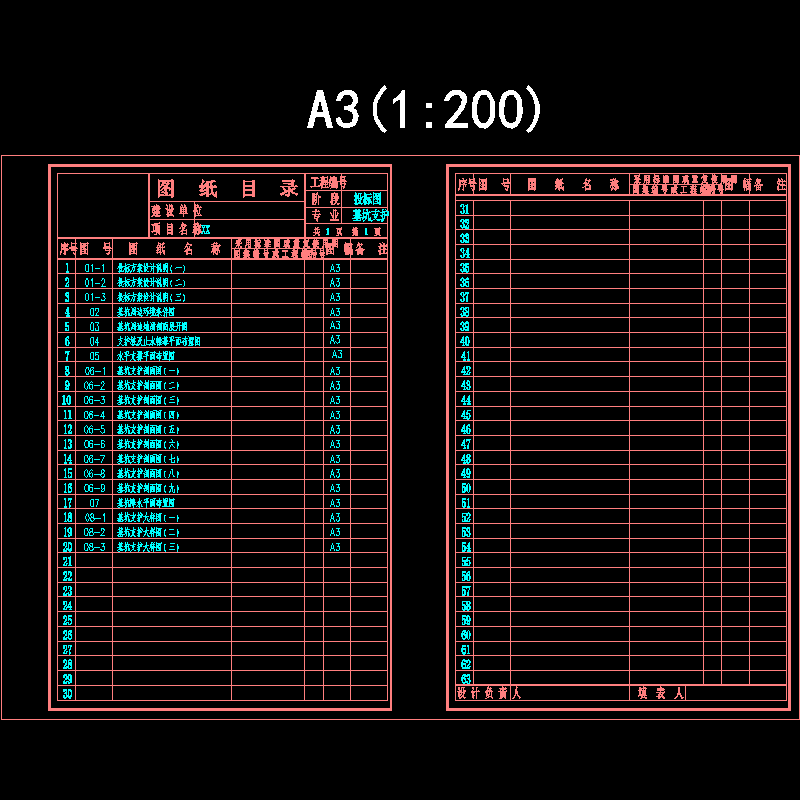

20张，编制于2015年。
