10米深基坑排桩加环梁支撑CAD施工图纸

附件详情

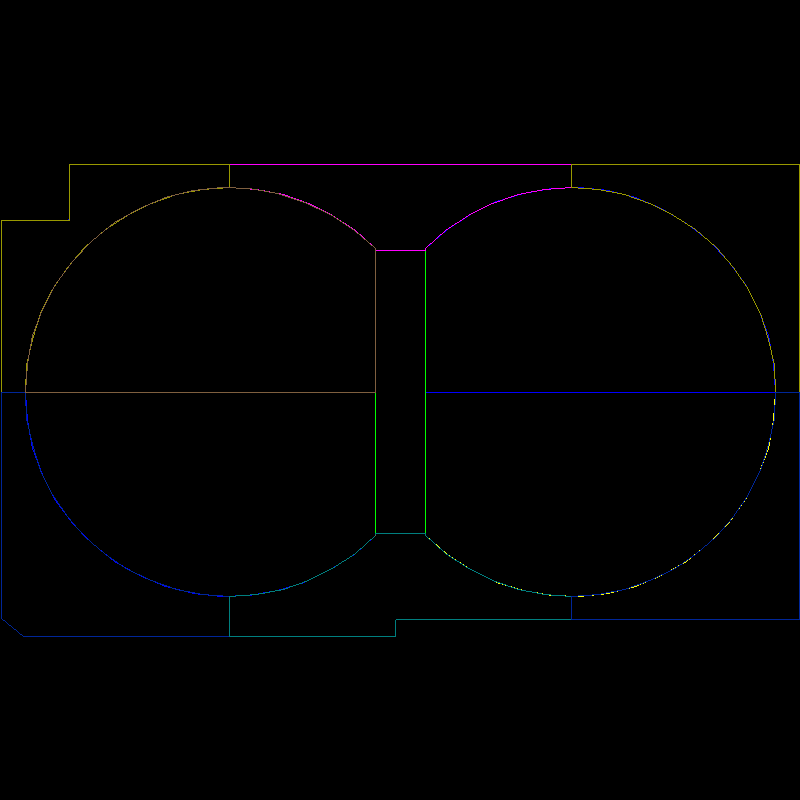

拟建物整个地块设联通式地下室，基坑面积约4.3万平方米。基坑开挖深度9.85米、10.4米、7.6米、8.15米。基坑围护结构为单排钻孔灌注桩排桩，支撑体系为一层环梁钢筋混凝土支撑，设三排三轴搅拌桩止水帷幕。
【基坑支护】
1、排桩：采用钻孔灌注桩，φ900@1100/φ700@900，有效桩长16米/13.5米。
2、三轴搅拌桩：φ650@900，有效桩长15米。
【 基坑降水 】
采用大口井疏干，成井井径800m，井管直径500mm。降水井采用无砂混凝土井管，建议无砂混凝土井管滤料采用6~8mm等粒径中粗砂或无粉碎石屑。
10张，编制于2013年。
