12米深基坑双排桩加支撑加预应力锚索支护CAD施工图纸(专家论证)

附件详情

  • 设计总说明
  • 总平面图
  • 开挖深度平面图
  • 平面布置图
  • 第一道支撑平面布置图
  • 第一道支撑立柱定位
  • 第二道支撑平面布置图
  • 第二道支撑立柱定位
  • 剖面图13张
  • 节点详图4张
  • 出土示意图
  • 基坑监测平面布置图

附件详情

该项目基坑开挖深度为11.8米,基坑围护采用排桩 内支撑 预应力锚索;电梯井坑中坑二次开挖深度2.4米,采用水泥搅拌桩形式支护,局部采用钻孔灌注桩加内支撑支护。
【基坑支护方案】
一层地下室采用钻孔灌注桩加水平内支撑、钻孔灌注桩双排桩、局部采用双排桩加预应力锚索;二层地下室,第一道采用钻孔桩 水平内支撑,第二道为混凝土斜支撑,局部水平支撑支护形式。
【基坑降排水】
基坑四周设300×300mm的排水沟,并每隔30m设置一集水坑。
【基坑监测】
1、周围临时房和道路路面的沉降、倾斜、裂缝的产生和开展情况以及地下管线设施的沉降、变形等;2、围护墙顶部水平、竖向位移;3、基坑周边地表及管线水平、竖向位移;4、基坑内外地下水位监测;5、深层位移观测;6、支撑内力观测;7、立柱竖向位移观测。
28张,编制于2014年。

第一道支撑平面布置图

第二道支撑平面布置图

双排桩加预应力锚索

基坑支护剖面图

电梯井坑中坑支护

电梯井坑中坑支护

钢格构柱

腰梁高低差处理

基坑出土示意图

基坑支护剖面

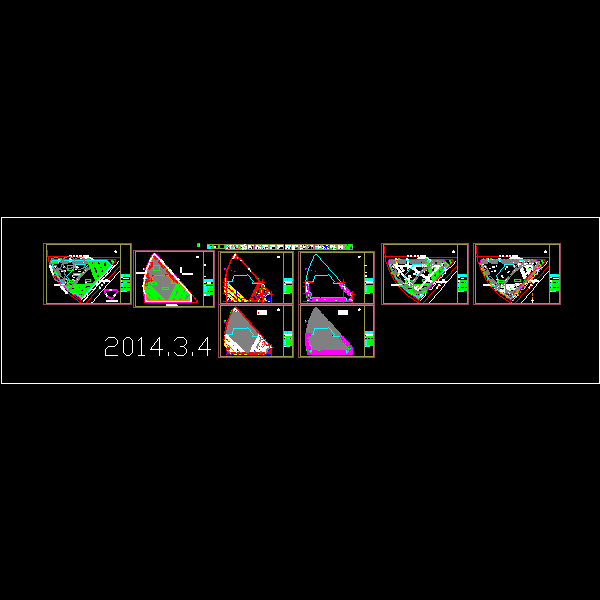

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
