14米深基坑灌注桩加预应力锚索支护CAD施工大样图.dwg

附件详情

  • 基坑总平面及监测点布置图
  • 基坑 平面布置图
  • 基坑平面定位图
  • 基坑支护剖面图
  • 基坑支护立面图
  • 围护桩大样图
  • 角撑大样图
  • 斜撑大样图
  • 锚索大样图
  • 节点大样图
  • 降排水大样图
  • 围护桩内力传感器布置图
  • 二层地下室拆锚工况图
  • 三层地下室拆锚工况图
  • 暗渠大样图

附件详情

拟建工程场地内有地铁穿越,地铁采用明挖法施工,与该项目基坑大致同时施工。该项目基坑开挖深度8.7米~13.8米,基坑周长约956米,面积约4.23万平米。基坑侧壁安全等级为一级。
基坑支护采用灌注桩 2道/3道预应力锚索支护体系,基坑采用桩间双重管高压旋喷桩止水帷幕,桩间喷射混凝土面层。
基坑降排水采用坑内疏干井结合集水明排。
34张,编制于近代年。

基坑支护剖面图

基坑支护剖面图

基坑支护立面

剖面过渡区域示意图

可回收预应力锚索结构图

锚杆腰梁配筋图及连接大样

斜撑大样图

地铁侧基坑支护

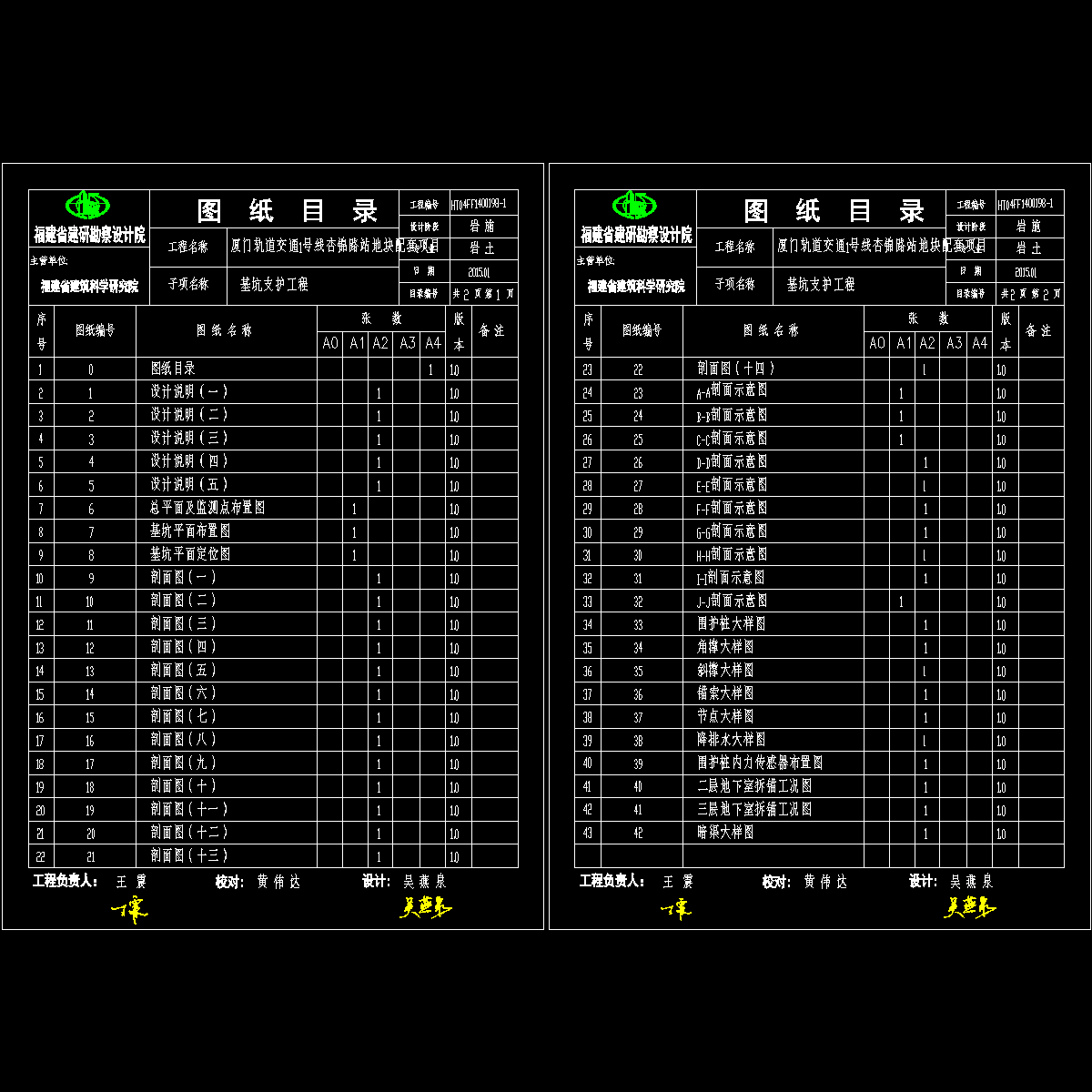

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
