10米深基坑排桩加锚索支护CAD施工大样图

拟建工程为商住楼，基坑支护长度300米，图纸设计深度10米，基坑支护采用“排桩 锚索”及“放坡 喷锚”支护结构。该项目设计计算采用北京理正 深基坑 7.0PB1版。

支护桩采用人工挖孔灌注桩，桩径1000mm，桩间距1800mm，共116根桩。锚索采用低松弛高强度钢绞线，强度标准值fptk=1720MPa，设计值fptk=1220MPa。地下水采用集水明排方案。

含：

设计说明

基坑支护 平面布置图

基坑支护剖面图

支护桩断面图

锚索组装示意图

锚索端部及腰梁、冠梁配筋及与桩连接、锚杆端部大样

喷砼面板与桩连接、截排水沟、集水井、挂网配筋、泄水孔大样

基坑监测平面布置大样图

15张，编制于2014年。

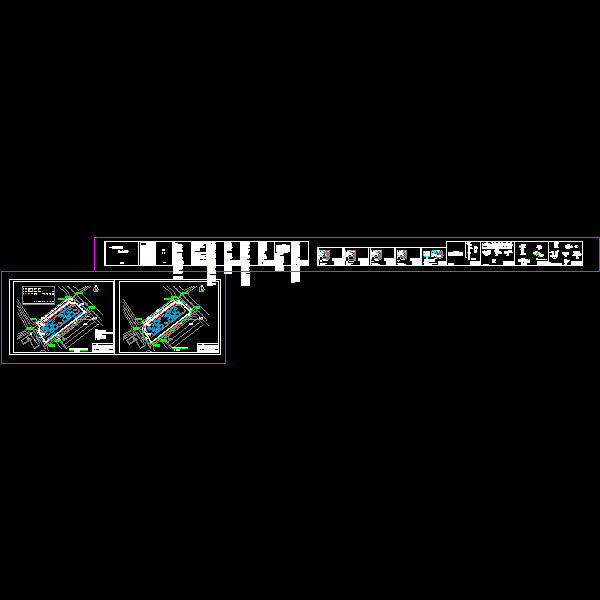

基坑平面布置图

桩锚基坑支护剖面图

土钉墙基坑支护剖面图

锚索大样图
