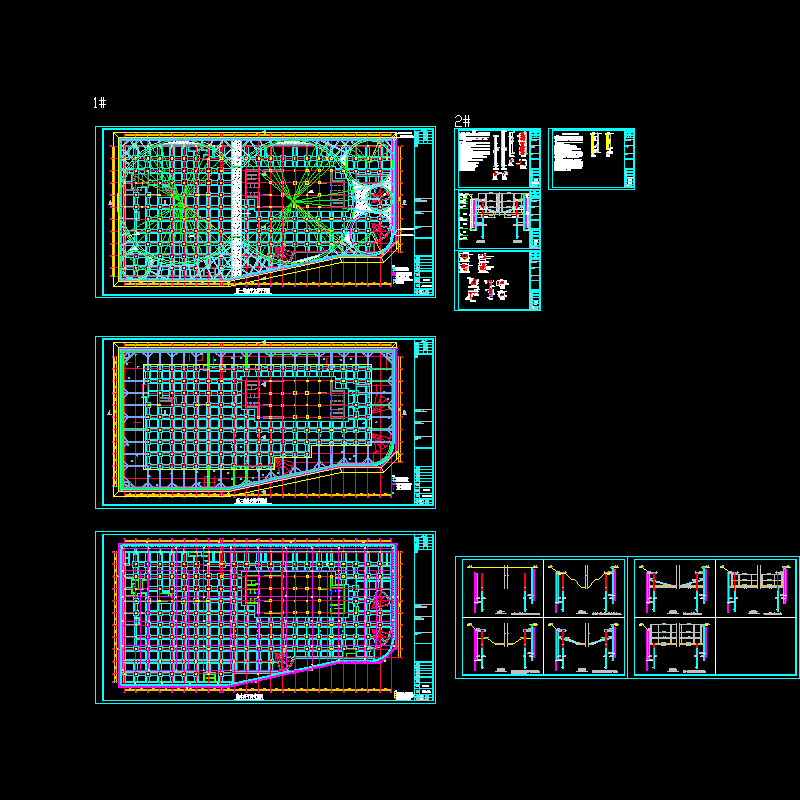

13米深基坑排桩加圆形内支撑支护CAD施工图纸

附件详情

基坑开挖深度约13.2米。基坑围护结构采用钻孔灌注桩排桩 三轴搅拌桩止水帷幕，支撑系统采用两道钢筋混凝土内支撑，第一道内支撑采用对称双圆环支撑布置，第二道内支撑采用斜撑。
基坑采用大口井基坑内降水。降水井做法：采用500无砂混凝土管，外填等径渣石，孔径不小于700mm。周围设观察井（兼做回灌井），做法同降水井。
9张，编制于2009年。
