23米深基坑单排桩加内支撑支护施工CAD图纸（地连墙坑中坑支护）

资料简介
赚取积分

附件详情

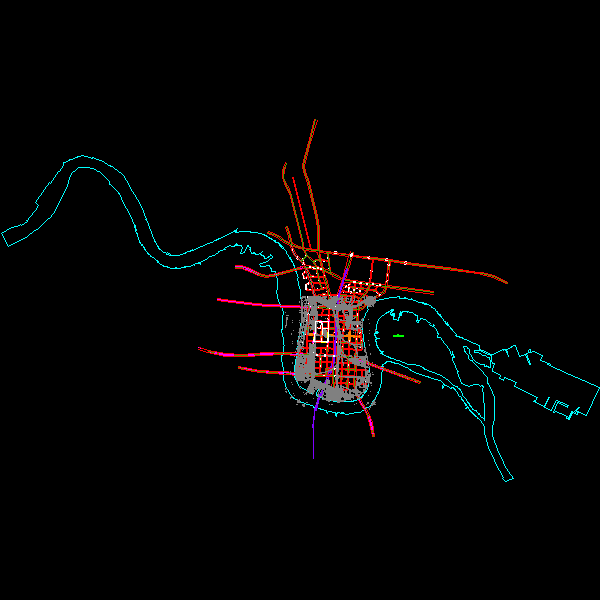

(JK-01) 基坑平面位置图
(JK-02) 支护桩平面布置图
(JK-03) 基坑支护断面布置图
(JK-04) 支护桩基结构图
(JK-05) 集水沟节点详图
(JK-06) 地连墙平面位置图
(JK-07) 地下连续墙槽段划分图
(JK-08) 地连墙剖面图
(JK-09) 地连墙导墙构造图
(JK-10) 地连墙结构图
(JK-11) 桩顶冠梁平面布置图
(JK-12) 第一道支撑体系平面布置图
(JK-13) 第一道支撑体系结构图
(JK-14) 第二道支撑体系平面布置图
(JK-15) 第二道支撑体系结构图
(JK-16) 第三道支撑体系平面布置图
(JK-17) 第三道支撑体系结构图
(JK-18) 支撑竖托桩平面布置图
(JK-19) 支托柱结构详图
(JK-20) 柱顶支座预偏布置图

附件详情

基坑平面尺寸约为400x250m，普遍开挖深度13~14m，塔楼局部开挖深度15m。其中包括南北向与东西向两条地铁线路，南北向地铁基坑开挖深度为16.05m，东西向地铁开挖深度为23.1m。
【基坑支护】
基坑采用明挖顺作法形式。支护采用单排灌注桩设一道内支撑挡土，支护桩采用钻孔灌注桩。其中灌注桩直径依据基坑开挖深度不同分为Φ1100mm、Φ1200mm、Φ1300mm、Φ1600mm、Φ1800mm五种，桩长28米~42米不等。
【隔水与降水】
基坑四周坡顶设置单排三轴水泥土搅拌桩止水帷幕，桩长28.5m。坑内降水采用大口井降水。
【地铁基坑支护】
地铁“坑中坑”采用地连墙高压旋喷桩支护止水方案：地连墙厚度为800mm，图纸设计深度为45m；建筑基坑底在地连墙外侧紧邻施做三排Φ800mm咬合高压旋喷桩，桩长25m。
含34张施工图，23页设计说明（A3版），编制于2009年。

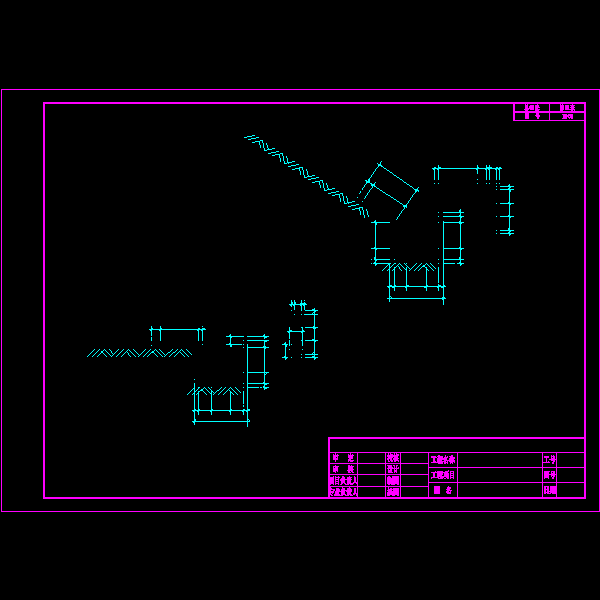

基坑支护剖面

地下连续墙坑中坑支护

支托柱结构详图

地下连续墙一字槽段配筋图

地下连续墙导墙构造示意图

第二道支撑

第三道支撑

钻孔灌注桩

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
