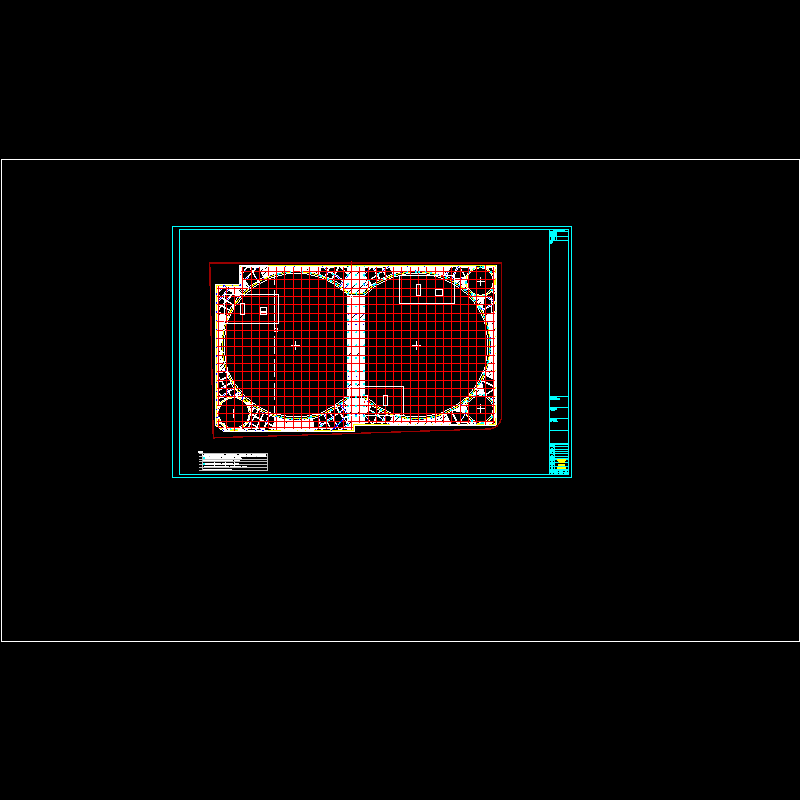

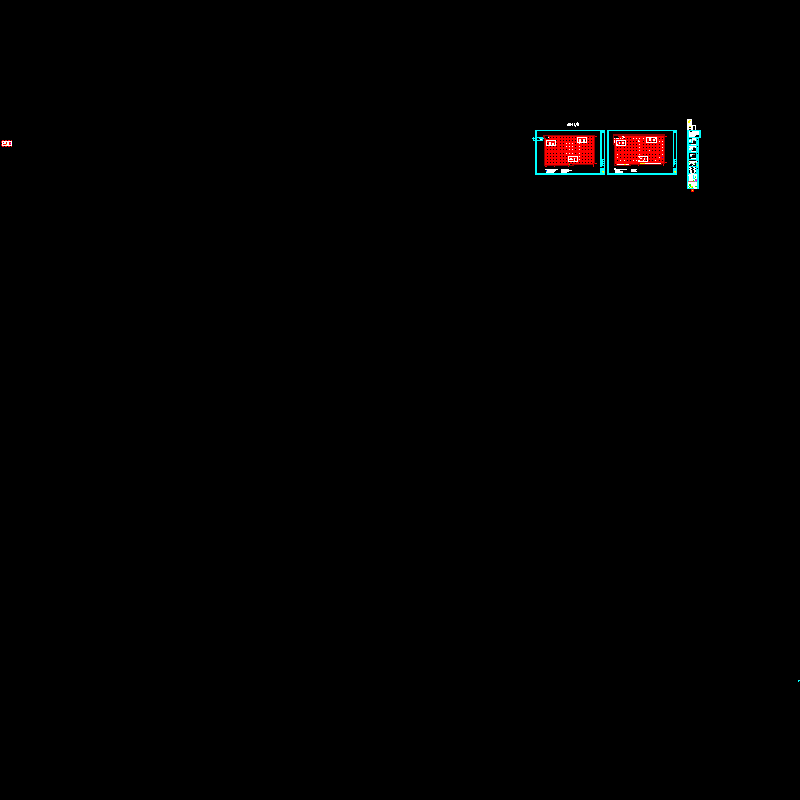

10米深基坑排桩加一道圆形内支撑支护施工CAD图纸（双圆环支撑）

附件详情

该项目整个地块设联通式地下室，大部分为地下二层，西侧局部为地下一层。基坑面积约4.3万平方米，周长约903米，基坑开挖深度7.6米~10.4米，主楼电梯基坑落深1.9m。
【基坑支护】

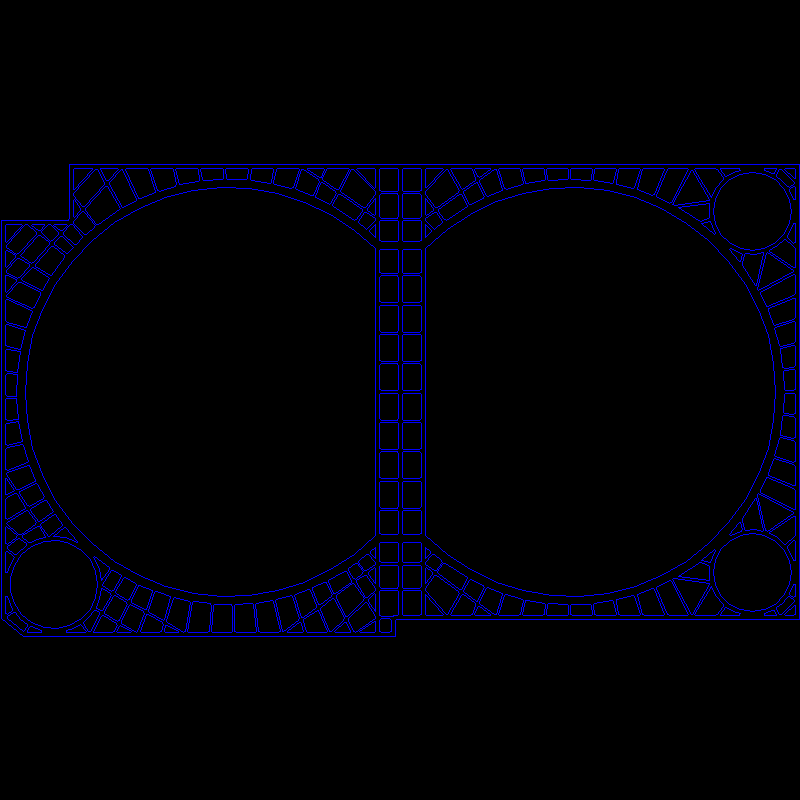

基坑支护采用灌注桩排桩 钢筋混凝土环梁内支撑 搅拌桩止水帷幕。排桩900@1100/700@900布置，三轴搅拌桩650@900，组内咬合200mm，组与组之间咬合650mm。
本基坑采用大口井疏干，降水井采用无砂混凝土井管，成井井径800m，井管直径500mm。
12张，编制于2013年。
