12米深基坑排桩加一道内支撑支护CAD施工大样图（角撑对撑布置）

附件详情

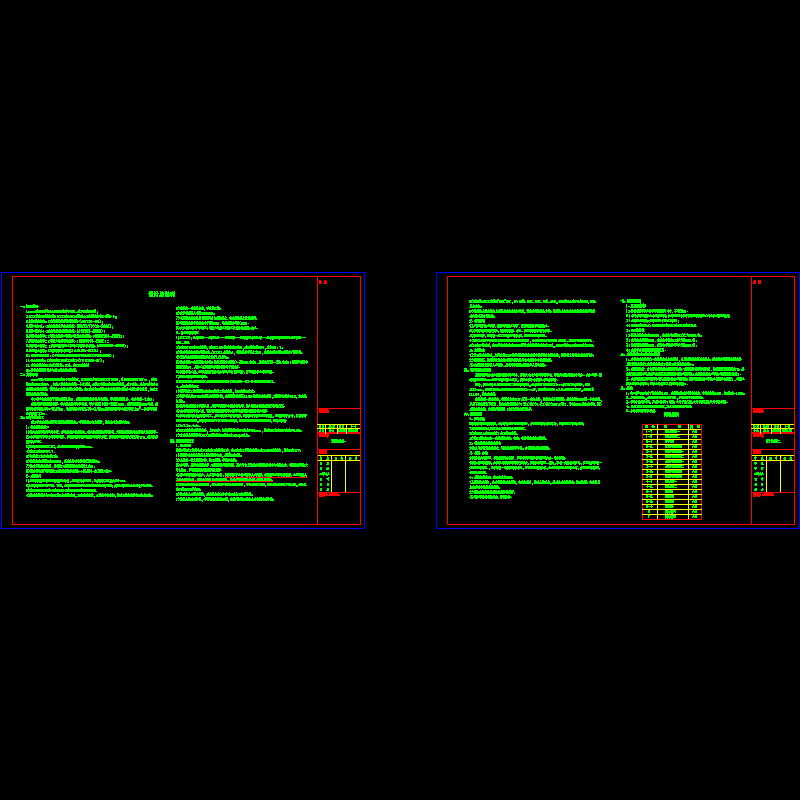

工程包括八幢高层住宅及一个幼儿园。基坑的计算深度8.85~12.20m，电梯井相对深度1.35~3.15m，基坑开挖面积约为29921m2。基坑四周总延长米为733m。
【基坑支护方案】
基坑采用钻孔灌注桩 一道内支撑的支护方式，并设高压旋喷桩止土止水帷幕。电梯井采用钻孔灌注桩/水泥搅拌桩 支撑形式进行支护。支撑据基坑形状，选择角撑 四肢对撑的形式。
【设计参数】
1、围护桩为采用泥浆护壁钻孔灌注桩，?600@3000、?800@950、?800@1000、?800@1050、?900@1050布置。
2、环梁和支撑均采用现浇钢筋砼结构，砼强度等级C30，
3、止水帷幕采用?700@500布置，采用42.5R普通硅酸盐水泥，水泥掺和量25%，水灰比1：1。
4、水泥搅拌桩?700@500，布置3排、5排、11排。
18张，编制于2009年。
