13米深基坑排桩加一道混凝土支撑CAD施工大样图(角撑对撑布置)

附件详情

  • 基坑支护设计总说明(一)
  • 基坑支护设计总说明(二)
  • 基坑周边环境图及监测点 平面布置图
  • 地质剖面环向图
  • 基坑支护总平面图
  • 内支撑杆件计算布置图
  • 立柱平面布置图
  • AB/FG/RS/BC段剖面图
  • CD/EF/DE段剖面图
  • GJ/KL/MN/PR/JK/NP段剖面图
  • LM/UA/ST段剖面图
  • TU段剖面图及内支撑大样图
  • 钻孔灌注桩施工说明及参数表
  • 立柱桩施工说明
  • 立柱桩大样图
  • 内支撑节点大样图(一)
  • 内支撑节点大样图(二)
  • 降水井施工总说明
  • 降水井平面布置图
  • 拆换撑平面布置图
  • 拆换撑节点大样图
  • 基坑施工 工序图

附件详情

该项目基坑东西向长约140m,南北向长130m,开挖面积约21000m2。基坑大开挖深度为12.25~12.85m,局部超挖部分深度14.95m(电梯井)。基坑采用放坡挂网喷混凝土 钻孔灌注桩排桩 一道混凝土内支撑 三轴搅拌桩止水帷幕支护结构。地下水采用单滤头降水井进行降水,滤头位于承压水土层内。
钻孔灌注桩桩径1000mm/1100mm@1500mm,止水帷幕采用三轴搅拌桩850@600,内支撑采用角撑 对顶撑布置,支撑立柱采用角钢格构柱,支撑格构柱截面为440X440。
22张,编制于2014年。

基坑支护剖面图

支撑力柱状详图

止水及封井详图

基坑支撑节点详图

混凝土支撑与立柱连接详图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

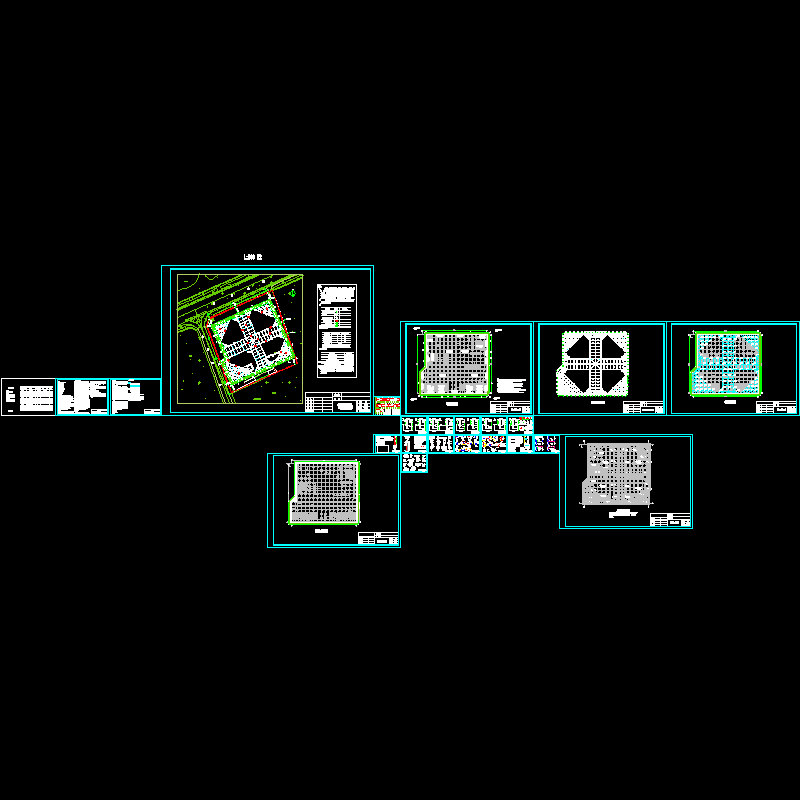

  • 13米深基坑排桩加一道混凝土支撑CAD施工大样图(角撑对撑布置) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
