10米深基坑SMW工法桩加支撑支护CAD施工图纸（型钢斜抛撑混凝土角撑）

附件详情

拟建建筑主要为2幢11层高楼和17幢3-5层独立多层，整体地下一层。基坑开挖深度为5.3米~9.9米。基坑整体采用SMW工法桩加支撑支护，局部采用双轴水泥搅拌桩重力式挡墙支护。
【基坑支护设计】

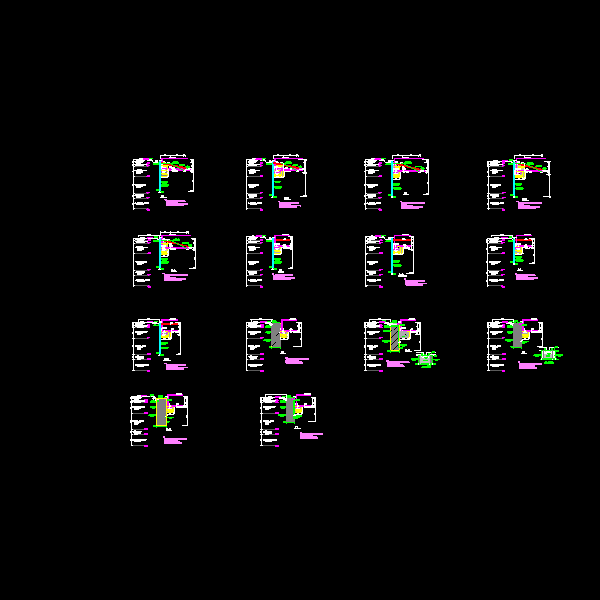

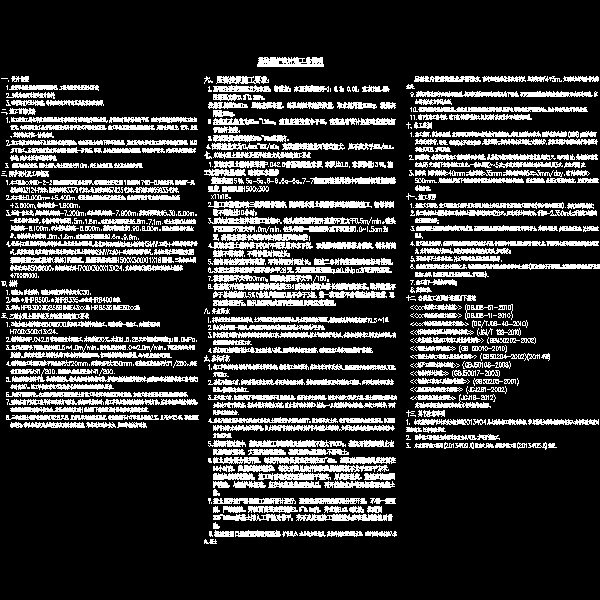

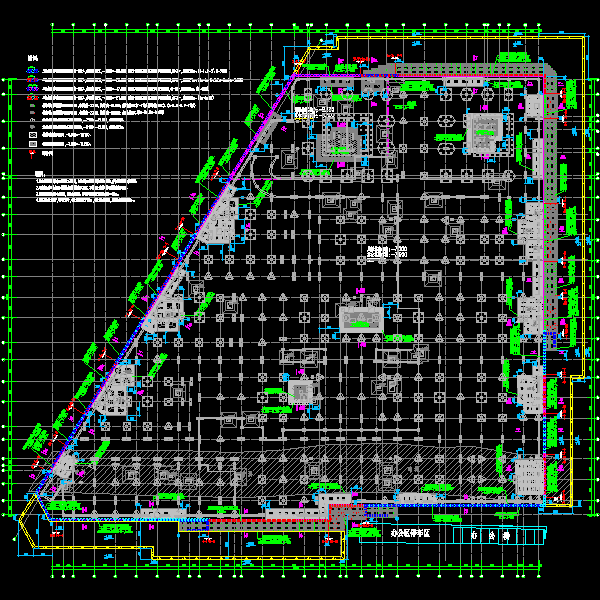

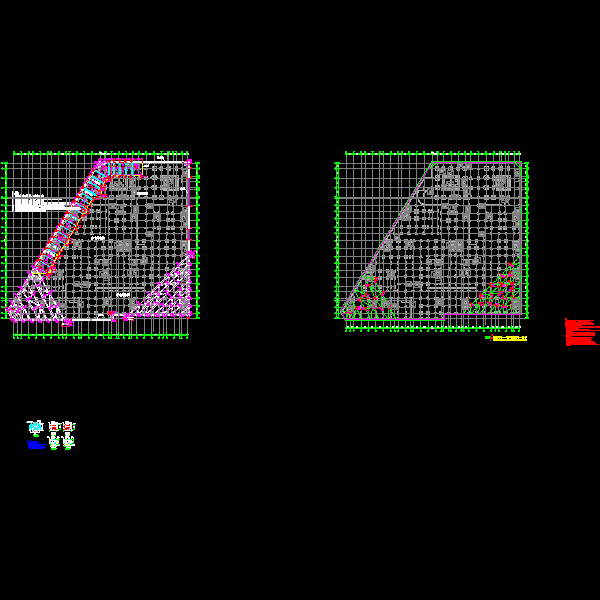

1、基坑西侧采用型钢水泥土搅拌墙（SMW工法） 斜抛撑的围护形式；
2、基坑东南角及西南角区域采用型钢水泥土搅拌墙（SMW工法） 混凝土角撑的围护形式；
3、其余区域采用双轴水泥搅拌桩重力式挡墙（坝体）的型式，局部坝体内插H500X300X11X18型钢。
三轴水泥土搅拌桩采用850@600mm，内插型钢采用H700X300X13X24。重力式挡墙（坝体）采用双轴水泥土搅拌桩?700@1000mm。
【 基坑降水 】
本降水设计采用轻型井点降水，降水深度控制在开挖面、基坑面以及局部深坑底面以下0.5～1米。

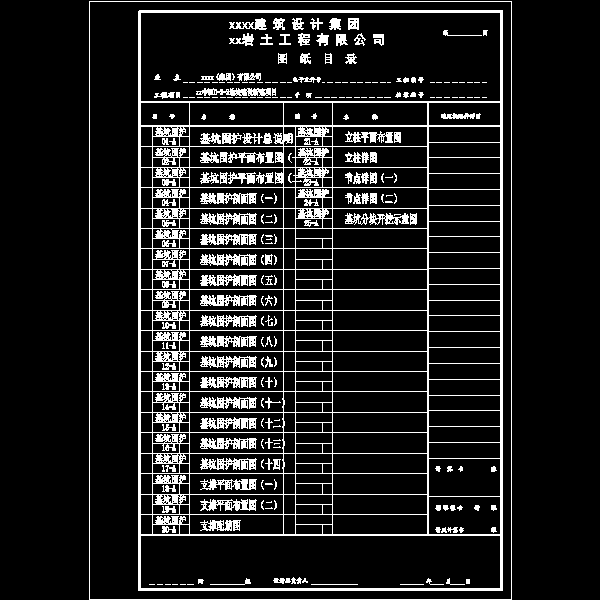

25张，编制于2013年。
