顶管工作井深基坑SMW工法桩及钢管支撑支护CAD施工图纸（附计算模型）
附件详情
该项目为应急供水工程顶管接收井个工作井
深基坑
支护。基坑计算深度为10.65米，工作井基坑开挖面积约80平米，接收井开挖面积约44平米。
采用SMW工法桩加角撑支护，SMW工法桩采用850三轴水泥搅拌桩中内插工字钢，支撑采用609x16钢管。
13张，编制于2007年。
钢管支撑布置

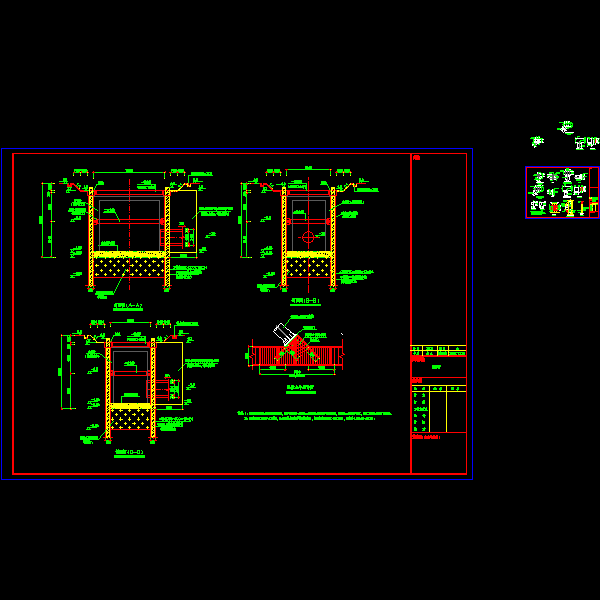

基坑支护剖面图
斜撑与钢围檩连接平面图
混凝土牛腿详图
节点详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剖面图及结点详图.dwg -
smw-a1-d.dwg -
smw-a1-m.dwg -
smw-a1-n.dwg -
smw-a2-d.dwg -
smw-a2-m.dwg
以上是部分截图，请下载附件后查看完整高清内容
