地铁站及风井基坑SMW工法围护结构招标设计CAD大样图

附件详情

  • 围护结构设计总说明
  • 基坑总平面图
  • 地质纵断面图
  • 第一道支撑 平面布置图
  • 第二~四道支撑平面布置图
  • 围护结构纵断面图
  • 围护结构横断面图
  • 节点大样图
  • 监测点平面布置
  • 风井及风井出入口基坑围护

附件详情

为地下二层岛式站台车站,地下二层为站台层、地下一层为站厅层。车站主体采用现浇钢筋砼箱型结构型式。
车站主体部分长约200m,宽度17.30m~21.3 m。站台中心处基坑埋深16.71m,南北两端头井基坑埋深约为18.45m。围护结构均采用Φ1000@1200钻孔灌注桩围护结构加Φ850@600三轴搅拌桩止水帷幕。共设4道支撑,第一道支撑采用混凝土支撑,第2~4支撑采用609钢管支撑,局部采用800钢管支撑。采用明挖顺筑法施工。
22张,编制于2011年。

钢管支撑平面布置

基坑围护结构横剖面图

风井围护结构横断面

风井出入口围护结构

联系梁与支撑连接节点

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

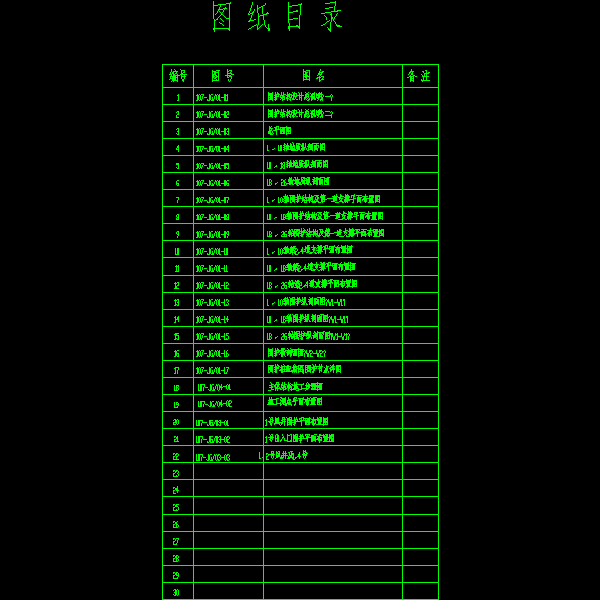

  • 00图纸目录.dwg
    00图纸目录.dwg
  • 00封面.dwg
    00封面.dwg

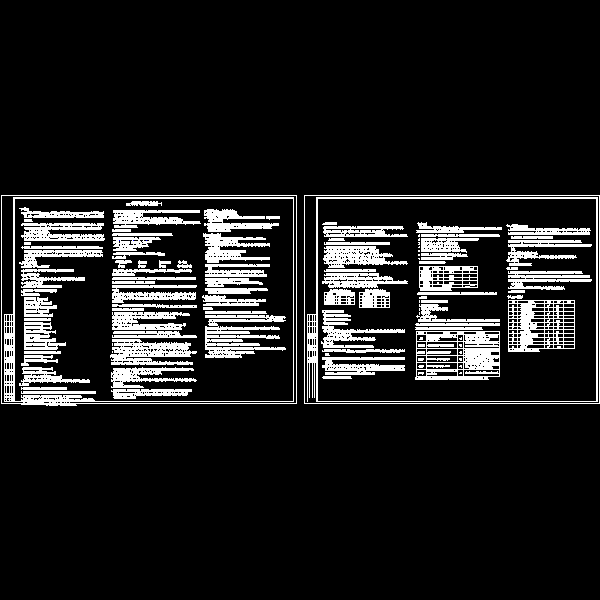

  • 01-01~02结构设计总说明.dwg
    01-01~02结构设计总说明.dwg

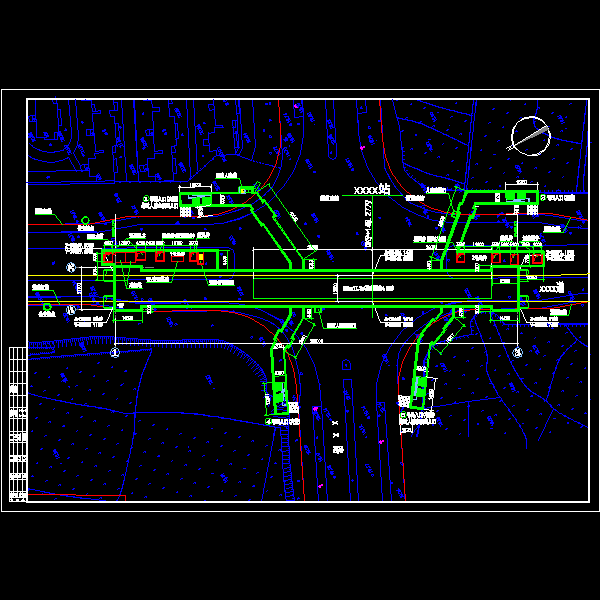

  • 01-03总平面图.dwg
    01-03总平面图.dwg

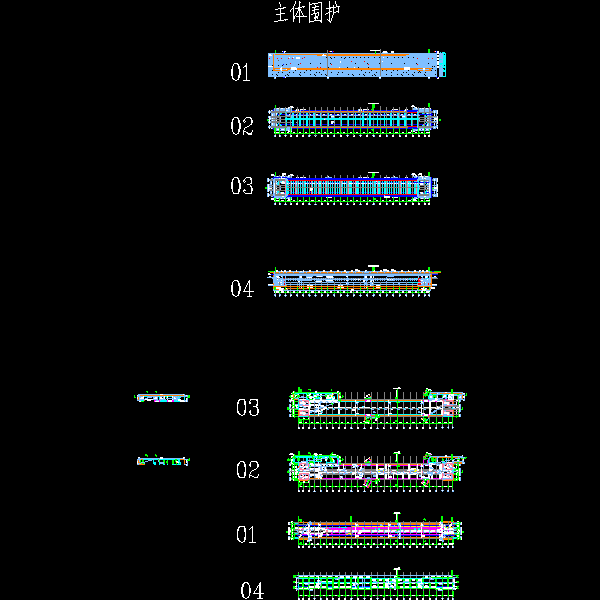

  • 01-04~17.dwg
    01-04~17.dwg
  • 主体结构施工顺序图.dwg
    主体结构施工顺序图.dwg
以上是部分截图,请下载附件后查看完整高清内容
