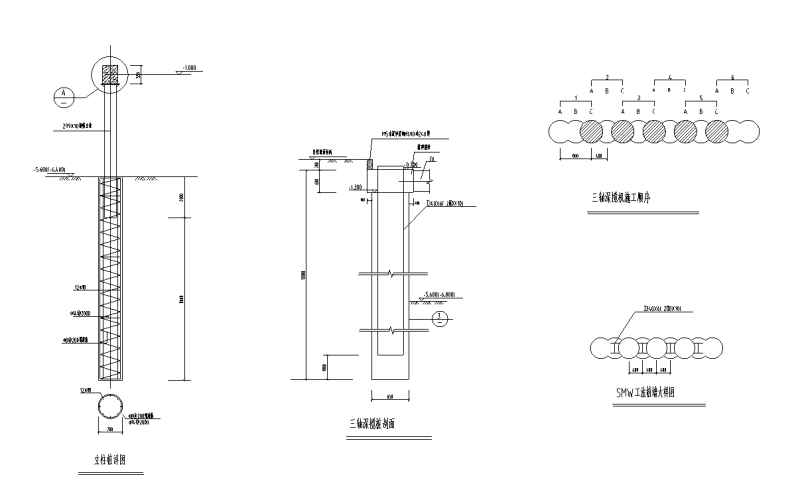

基坑支护SMW工法复合支护施工图纸设计cad剖面图

该资料为 基坑支护SMW工法施工图设计 ，共计10张CAD 图纸，推荐下载！

一、资料包含施工图设计内容

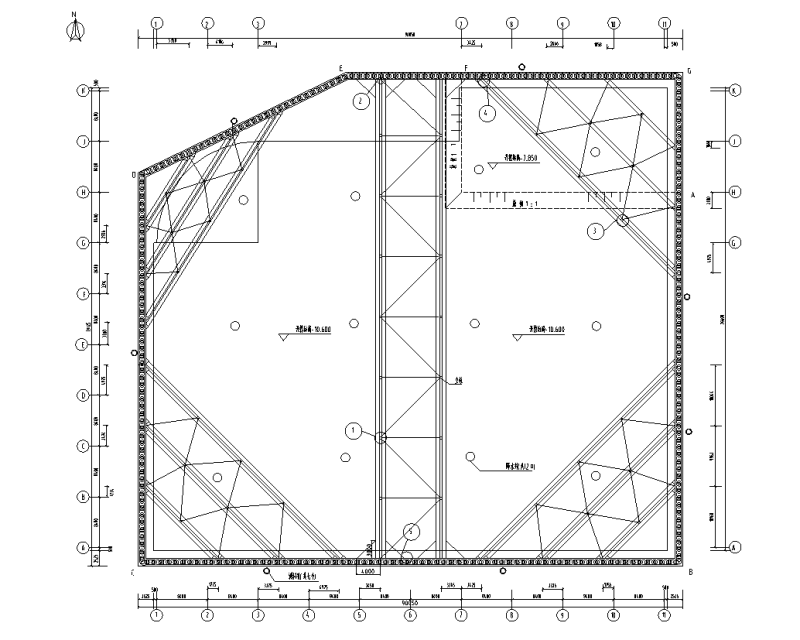

1、SMW工法加一道钢支撑

该项目地下两层。首层室内标高为黄海高程3.45m,室外标高为-0.45m;地下一层地面标高-5.2m,地下二层地面标高为-8.8m;东北角空调及配电房设计为地下一层,地面标高为-6.45m;西北角有2层汽车坡道。

桩基采用预应力混凝土管桩,桩长约32~35 m,主楼桩台板厚1.6m,辅房桩台板厚1.2m,桩台板挑出地下室墙面0.4m。该项目南边A轴线距艾默生厂房9.8m。其间设计有雨水、污水、给水、消防4根管道。东边(11)轴线距入园主干道中线9.5m(地下室外墙距道路边线约为5.5m,其地下埋有给水、污水、光缆3条管线)在道路东侧2~20m有园区一期工程。北侧距机场路处红线16~30m。西侧距规划河道边6~7m。

2、SMW工法、局部钢筋混凝土支撑

基坑总面积为3971m ,总的周长为295m。设地下室一层。现有场地有一定高差,根据招标文件,实际挖深5.43~7.55m左右。工程现场南面紧邻现门诊楼(6层),北面紧靠东病房楼,西面距多层居民住宅不足20m,施工场地有限。

二、相关图片
