基坑工程复合型支护结构施工图纸设计cad

该资料为 基坑工程复合型支护结构施工图设计 ，共计25张CAD 图纸，推荐下载！

一、资料包含施工图设计内容

1、门形结构加钻孔灌注桩一道钢筋混凝土支撑

由两栋28层住宅楼、一栋9层住宅楼和一所2层地下车库组成。28层住宅楼设1层地下室,设计拟采用剪力墙结构,桩基础,9层住宅楼拟采用短肢剪力墙结构,桩基础。

2、复合土钉墙加钻孔灌注桩两道混凝土支撑

该工程主楼地上36层,群房5层,地下室3层,建筑总高度130m,一层设计地坪标高10m,基础底面深度15m,结构类型钢筋混凝土砌体结构,荷载140万kN,基础形式拟采用嵌岩桩。

3、放坡、土钉墙加钻孔灌注桩一道支撑

该工程位于江东南路东侧、经四东路西侧,纬九路北侧,友谊路南侧地块。工程占地面积78000m , 边长310m、260m,整个工程为口字形,建地下2层人防地下室,建筑面积约12万m ,主体开挖深度约12.5m。

4、锚拉桩加锚杆支护

该项目是在现有建筑物基础上重新扩建主体泵房。基坑实际开挖深度由现自然地坪算起为-8.8m(新建泵房处), -7.0m(前、后池处)。整个基坑支护周长约120.0m。邻近基坑东侧:原变电所、综合楼位于新建泵房东侧,距离新建泵房约9.0~10.0m。另外,原综合楼南侧有一11万V的高压电塔,是本次基坑支护重点和点。

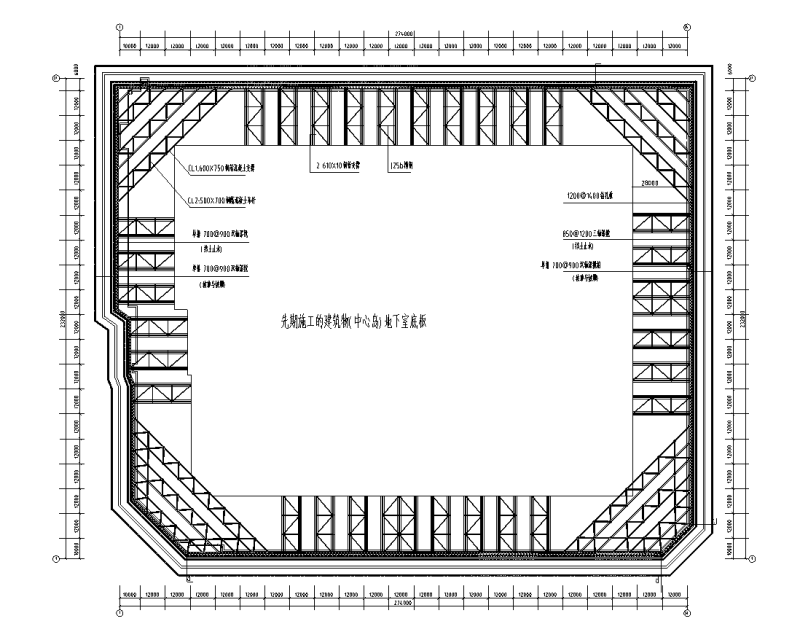

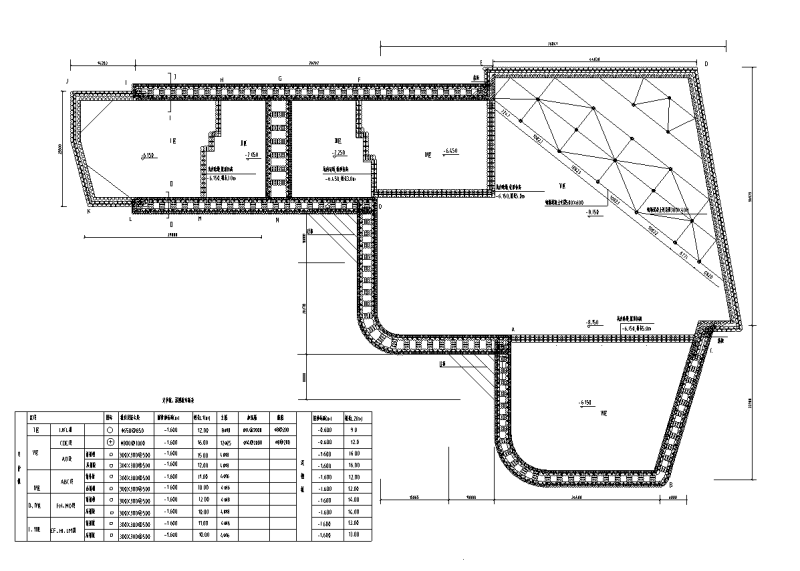

二、相关图片
