基坑工程搅拌桩支护结构施工图纸设计,推荐!cad

该资料为 基坑工程搅拌桩支护结构施工图设计 ,共计17张CAD 图纸,推荐下载!
一、资料包含施工图设计内容
1、 深层搅拌桩插钢管和毛竹
该建筑物地面上为7层,设地下室1层,基坑开挖深度5.5m。本建筑物北侧距锅炉房3.5m,南侧相邻艺校操场,西距围墙1.59m(拟拆除),东侧相邻住宅楼,轴线间距1.5m,该基坑局部施工间距较小。
2、格栅状水泥土墙插钢管加暗墩
该建筑主楼高9 1层,裙楼2层,设2层相连地下室,采用钢筋混凝土框架结构。该工程位于江东北路西侧,原桂花鸭总厂内,南侧为裕国宾馆附房,相距约15m,西侧距江东北路约20m,北侧为待拆的原厂房,东侧隔一施工道路为千秋情缘在建项目的临时设施,无重要建筑物。西侧江东北路人行道上可能有市政管沟,与本基坑相距较远,根据目前资料显示其余各边无管线。基坑四周施工间距较大,无重要建筑物。
3、格栅状水泥土墙和悬壁式钻孔灌注桩组合
该工程位于广州路和干河沿前街之间,干河沿北街西侧,包括3幢住宅楼,其中A幢30层,高度100m,占地面积732m2,拟采用框架--核心筒结构,柱荷载17000kN;B幢20层,高度80m,占地面积960m2,拟采用框架--剪力墙结构,柱荷载17000kN;C幢18 1层,高度60m,占地面积882m2,拟采用剪力墙结构,设一层连体地下车库,面积7460m2,拟采用桩基础。该项目位于市中心,基坑北面为广州路,为交通主干道,地下室外墙线离用地红线3.1m,离围墙5.2m;东面距用地红线5~6.5m,离围墙17.6~19.8m;南面地下室外墙线距用地红线3~5.1m,离围墙7.4~11.5m;西侧地下室外墙线距用地红线3~4.4m,距围墙10.7~15.7m;南侧距地下室外墙线12.4m有一栋4层西教学楼,距地下室外墙线17m有一栋4层东教学楼。
4、水泥土墙、放坡和排桩钢管支撑组合
该项目基坑周长约800m,基坑平均开挖深度约为5.0m,基坑开挖面积很大。基坑南侧紧临城市主要干道,地下管网较多;西侧丰富路上有高压电线;东北角有一幢6层居民楼与基坑仅有2.0m左右的距离。
二、相关图片
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

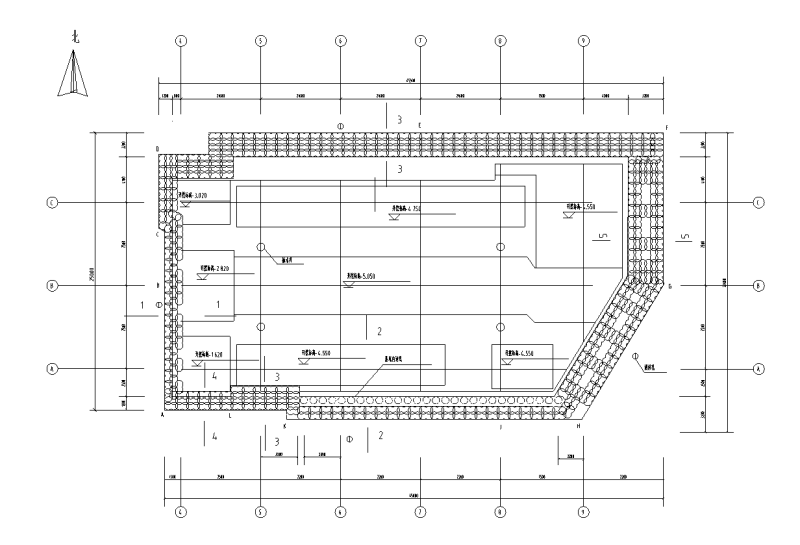

  • 深层搅拌桩插钢管和毛竹
    深层搅拌桩插钢管和毛竹
  • 格栅状水泥土墙插钢管加暗墩
    格栅状水泥土墙插钢管加暗墩
  • 格栅状水泥土墙和悬壁式钻孔灌注桩组合
    格栅状水泥土墙和悬壁式钻孔灌注桩组合
  • 水泥土墙、放坡和排桩钢管支撑组合
    水泥土墙、放坡和排桩钢管支撑组合
以上是部分截图,请下载附件后查看完整高清内容
