基坑桩锚支护及水泥搅拌桩止水帷幕CAD施工图纸

附件详情

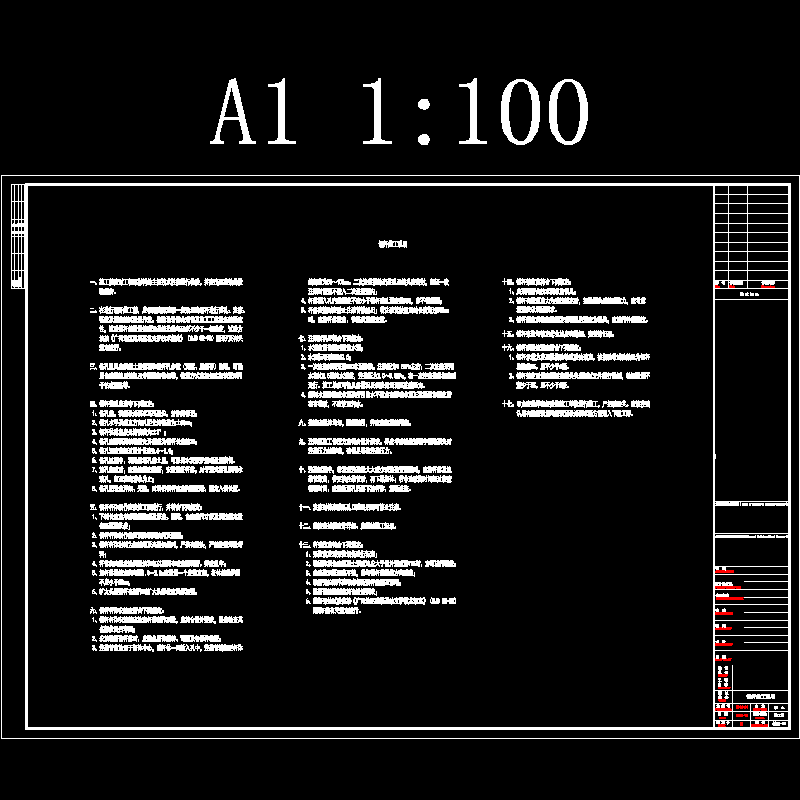

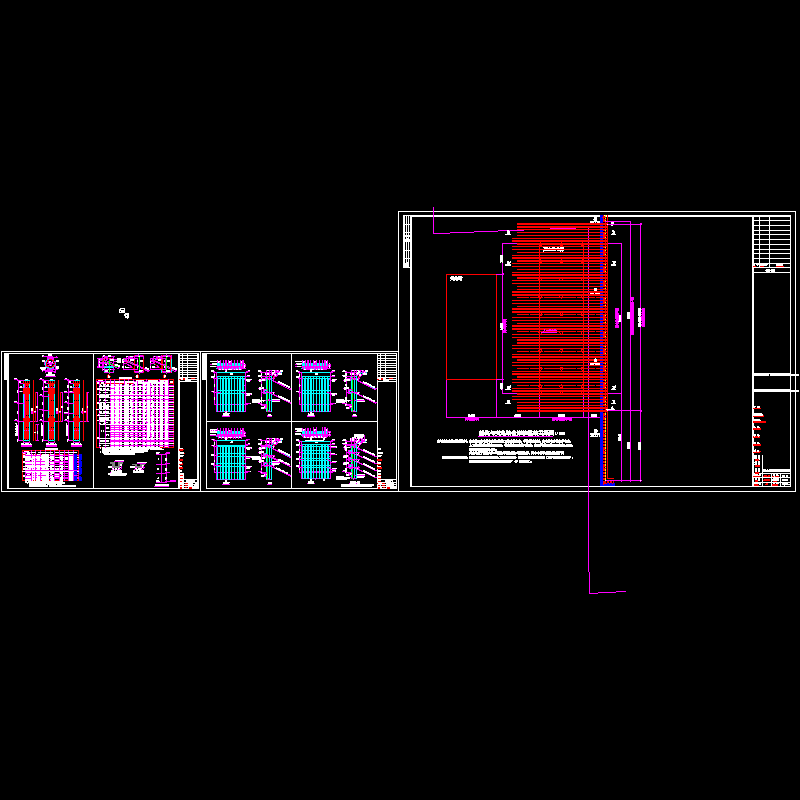

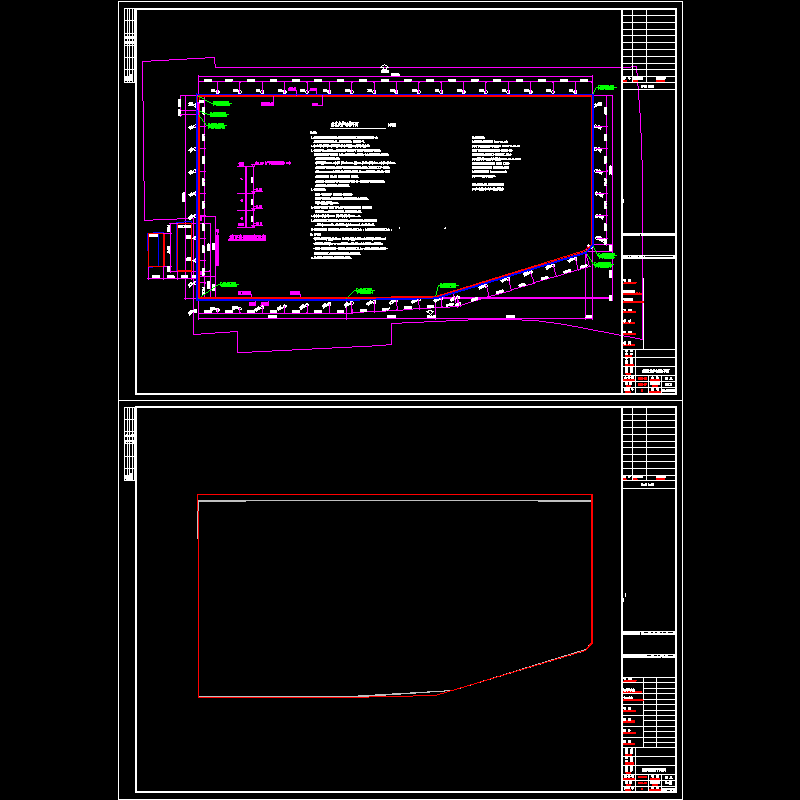

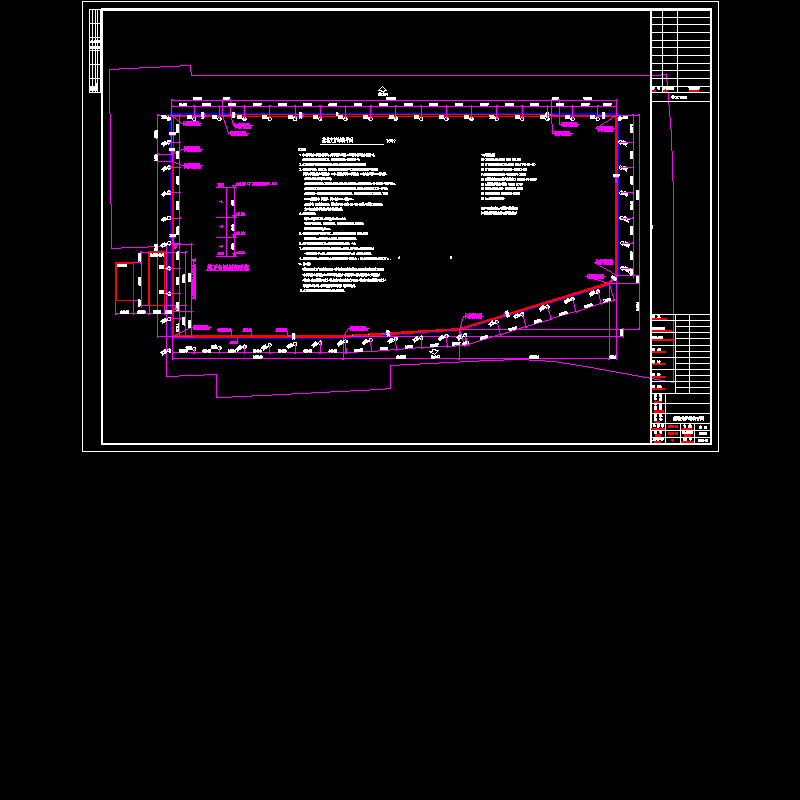

基坑支护使用年限为1年，基坑开挖深度，支护安全等级为一级和二级。基坑围护结构采用水泥搅拌桩止水帷幕 钻孔排桩 预应力锚索的支护型式。
1 钻孔桩直径1.0m，间距1.2m，钻孔桩进入强风化泥岩不少于2.0米且进入基坑底不少于3.0米；
2 水泥搅拌桩桩径φ550，双排布置，桩中心间距400，搭接150，桩端进入粉质黏土（2-5或3层）不少于1.0m。南侧粗砂层较厚的地质可改用φ800水泥搅拌桩，单排布置，桩中心间距600，搭接200。
13页，编制于2011年。
