基坑桩撑支护及搅拌桩止水帷幕CAD施工图纸

附件详情

  • 基坑围护设计施工总说明
  • 基坑周边环境图
  • 基坑围护 平面布置图
  • 基坑围护施工工况图
  • 基坑围护剖面图
  • 第一道支撑平面布置图
  • 第二道支撑平面布置图
  • 立柱桩平面定位图
  • 围护灌注桩详图
  • 立柱桩及隔离桩详图
  • 支撑配筋图
  • 第一道支撑分区开挖示意图
  • 第二道支撑分区开挖示意图
  • 中楼板换撑平面布置图

附件详情

基坑开挖深度9.25米,面积1.4万平米,基坑安全等级二级。基坑采用钻孔灌注桩围护结构,三轴搅拌桩止水,二道混凝土支撑体系。
1.支护体系:基坑支护体系采用钻孔灌注桩 两道钢筋混凝土支撑
(1)灌注桩:基坑围护墙体采用800@1000,900@1100钻孔灌注桩,有效桩长18.0m~22.0m,坑边局部落深处采用800@1000,900@1100钻孔灌注桩,有效桩长20.0~24.5m;桩径为钻头直径
2.止水体系:止水帷幕采用单排三轴3850@1200搅拌桩,一般区域桩长16.0m,水泥掺量20%;搅拌桩与灌注桩间净距100~200mm
3.支撑体系:
(1)水平支撑:采用二道混凝土水平支撑,砼强度等级C30;结合第一道支撑设置混凝土栈桥,
4.立柱桩:栈桥下新增立柱桩桩径800mm,桩长29m;非栈桥下新增立柱桩桩径800mm,桩长24m,利用工程桩端部3.5m扩径至800mm,其余尺寸均同工程桩
5.立柱:基坑底面以上采用460×460型钢格构柱,角钢型号4L140×14,格构柱长11~13.5m,
6.加固体系:
(1)坑周被动区土体加固:采用双轴搅拌桩2700@1000,加固深度为坑底以下4m至坑底以上4m,坑底以上水泥掺量8%,坑底以下水泥掺量13%
(2)坑内局部深坑加固:采用双轴搅拌桩2700@1000,水泥掺量13%
25张,编制于2012年。

基坑围护施工工况图

基坑围护剖面图

支撑梁配筋

围护灌注桩详图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

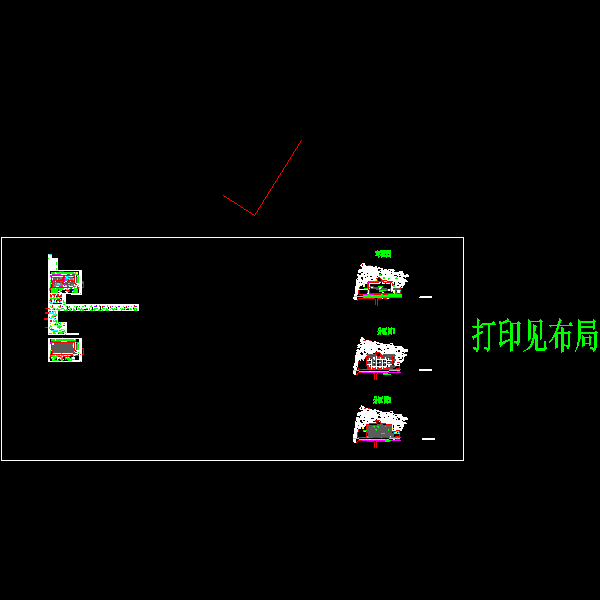

  • 平剖面图e.dwg
    平剖面图e.dwg

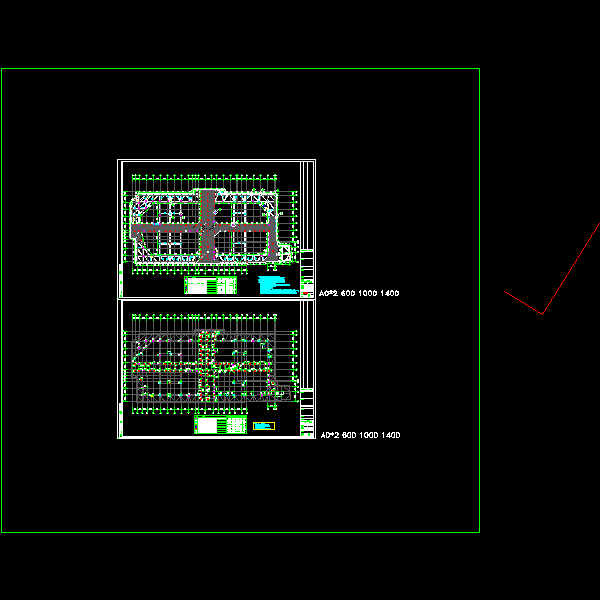

  • 第一道支撑平面布置图.dwg
    第一道支撑平面布置图.dwg

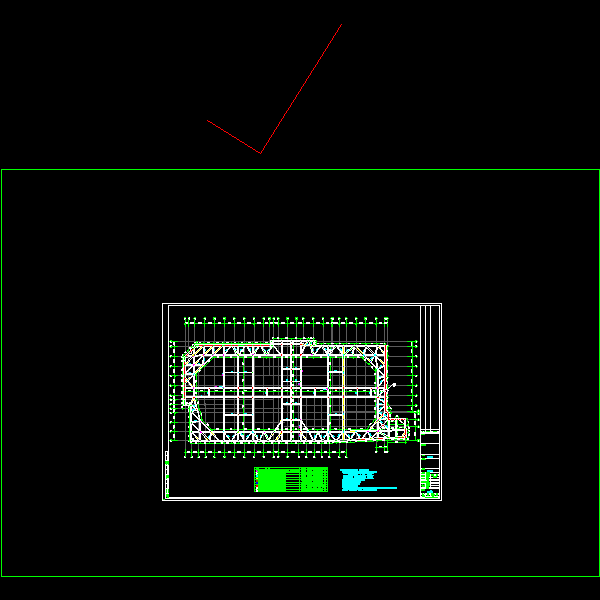

  • 第二道支撑平面布置图.dwg
    第二道支撑平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
