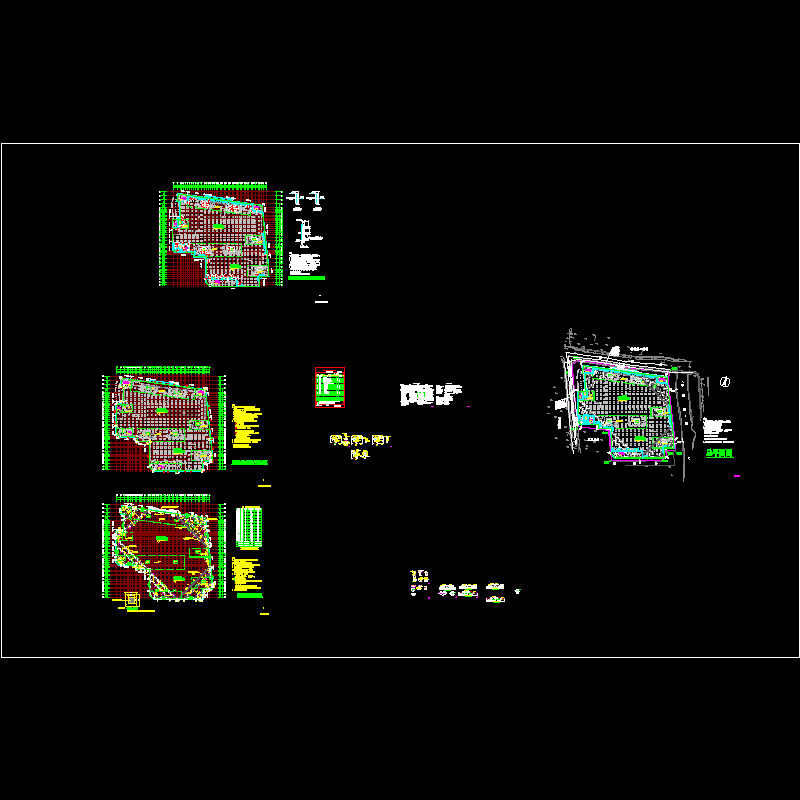

桩撑支护结合三轴水泥搅拌桩止水帷幕基坑围护CAD施工图纸（预应力鱼腹梁支撑）

附件详情

拟建地下室基坑深度为5.45m~6.15m，基坑安全等级二级，工程桩主楼为钻孔灌注桩，纯地下室部分为预应力混凝土管桩。
基坑采用SMW工法桩结合一道预应力鱼腹梁型钢拼装水平内支撑的围护形式，基坑进行被动区加固；采用直径850的三轴水泥搅拌桩，连续套打，沿基坑周边封闭。
SMW工法为三轴劲性水泥土搅拌桩内插入H型钢。该项目采用850三轴水泥土搅拌桩内插H700×300×13×24型钢，水泥土搅拌桩采用标准连续方式施工，搭接形式为全断面套打。型钢在基坑转折处须密插。
该项目采用水泥搅拌桩作止水帷幕，为防止地面水进入基坑，在基坑外侧四周设置地面排水沟，将地面水引进邻近下水道，坑内设置疏干井和明沟集水井疏干坑内水。
......
共14张图，编制于2013年。
