基坑钢板桩结合钢管内支撑支护CAD施工大样图

附件详情

拟建跨河桥承台边有砖混结构，基坑深度约为5.4m，但因未同步开挖，民房无法拆除，为减小基坑开挖风险，河底与承台间采用L形挡墙支挡，基坑开挖深度变为3.4m。待桥台浇筑完成后架梁前，两桥台间继续开挖，施工L型挡土墙及桥边临时挡土墙，基坑深度为5.40m。基坑侧壁安全等级为一级，基坑侧壁重要系数γ0=1.1。
根据该场地的地质、水文条件，修建桥梁台时，基坑采用U型钢板桩 一道内支撑 坑内被动区加固的方式进行支护，坑内被动区采用双轴水泥搅拌桩加固，L型墙下水泥搅桩兼做挡墙基础；坑外民房侧施工两排高压旋喷桩，施工L型挡墙时，在3.50m处加设一道内支撑，该项目基坑侧壁揭示土层主要为微-不透水层，故采用明沟集中排水的方式进行降水。

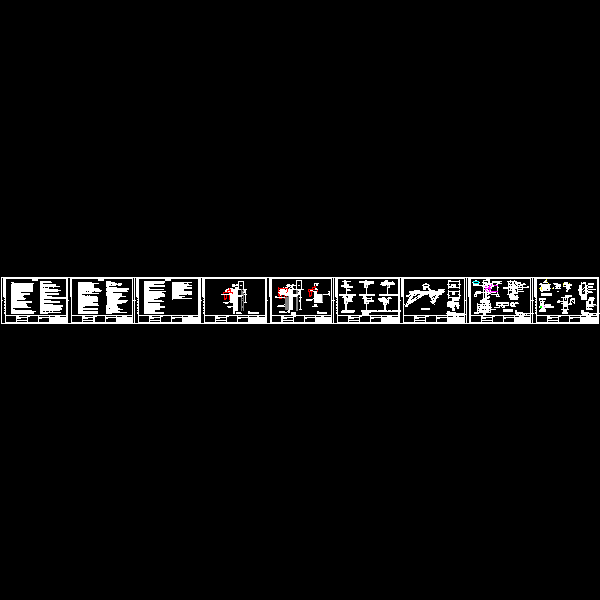

共10张图，编制于2012年。
