高级中学基坑钻孔灌注桩结合内支撑支护CAD施工图纸

基坑围护设计总说明
基坑围护总平图
基坑围护平面图
支撑平面图
基坑降水 平面图
基坑挖土分区图
基坑围护剖面图（一）
基坑围护剖面图（二）
深井穿底板详图
立柱桩详图
基坑监测平面图
结点详图

简介：
该项目±0.000相当于85国家高程4.200m。场地周边平均国家高程为3.500，相对标高为-0.700（以下均为相对标高）。地下室底板面标高为-5.400，板厚400，底板垫层底标高为-6.100北侧通道板面标高为-7.200，板厚600,底板垫层底为-7.900。基坑开挖考虑至底板垫层底，开挖深度为5.40~7.20m。
本基坑的主要围护结构采用钻孔灌注桩加钢筋混凝土内支撑支护，三轴水泥搅拌桩止水。围护结构采用850三轴水泥搅拌桩，水泥搅拌桩采用标准连续方式施工，套接一孔。
......

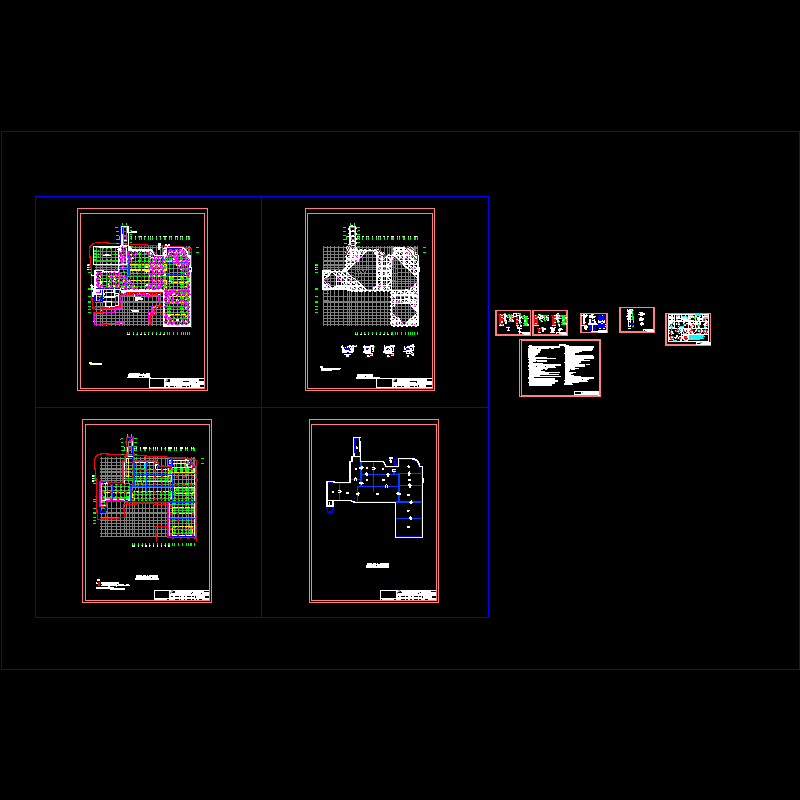

共12张CAD图纸，编制于2015年。

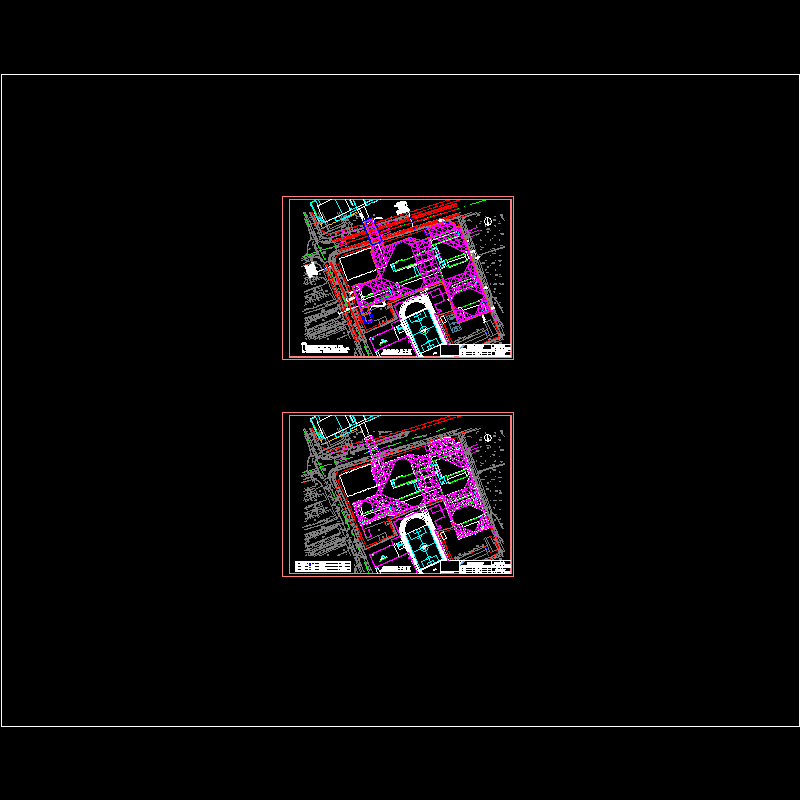

基坑围护平面图

深井穿底板详图
