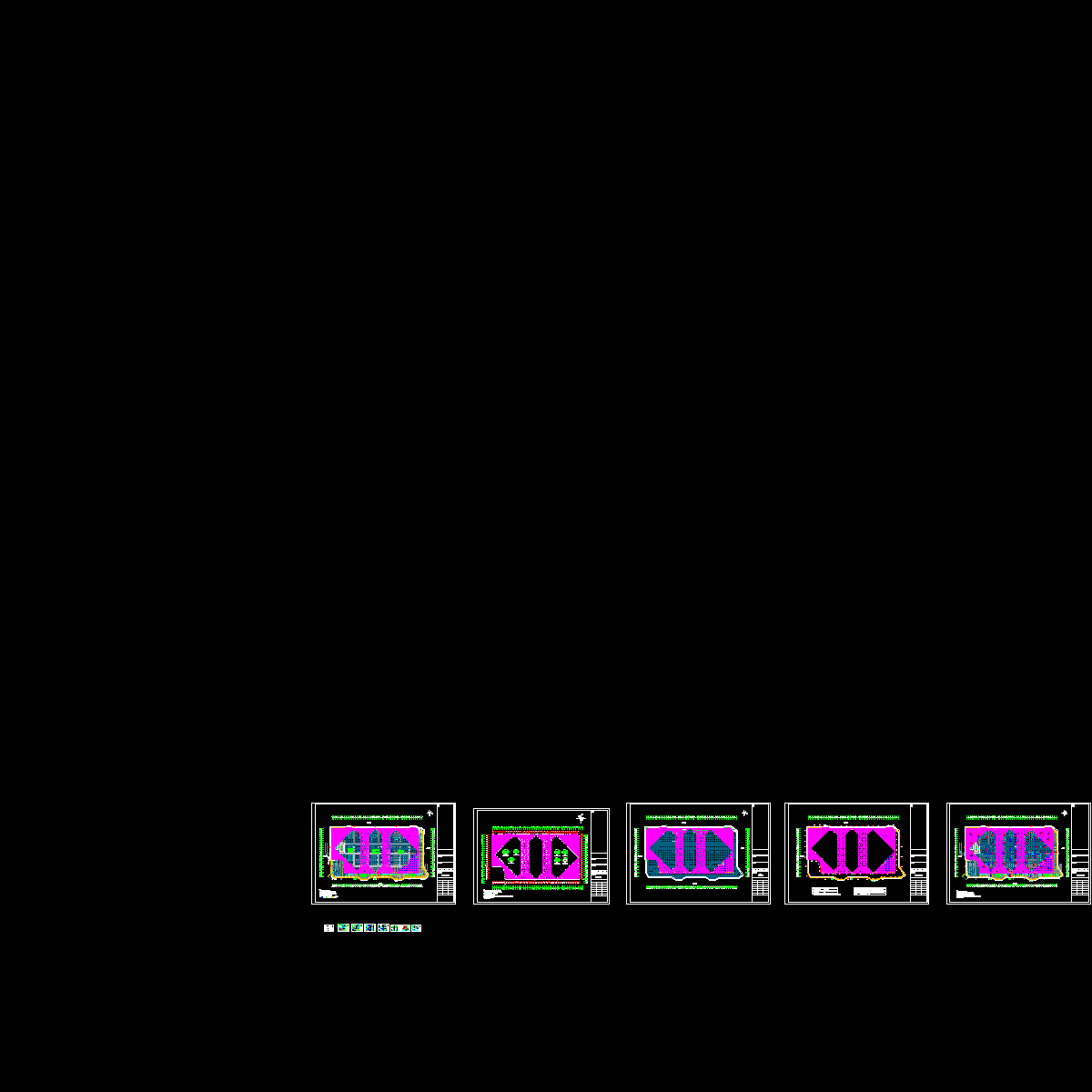

拟建工程由1栋26层的办公楼及5层市场组成；全场下设地下室，其中大部为二层地下室，东侧、北侧为一层地下室。工程桩采用钻孔灌注桩。基坑开挖深度二层地下室9.25m，一层地下室3.95m，坑中坑深1.70m。基坑支护采用复合土钉墙 排桩 内支撑支护方案，设水泥搅拌桩止水帷幕。
【基坑支护方案】

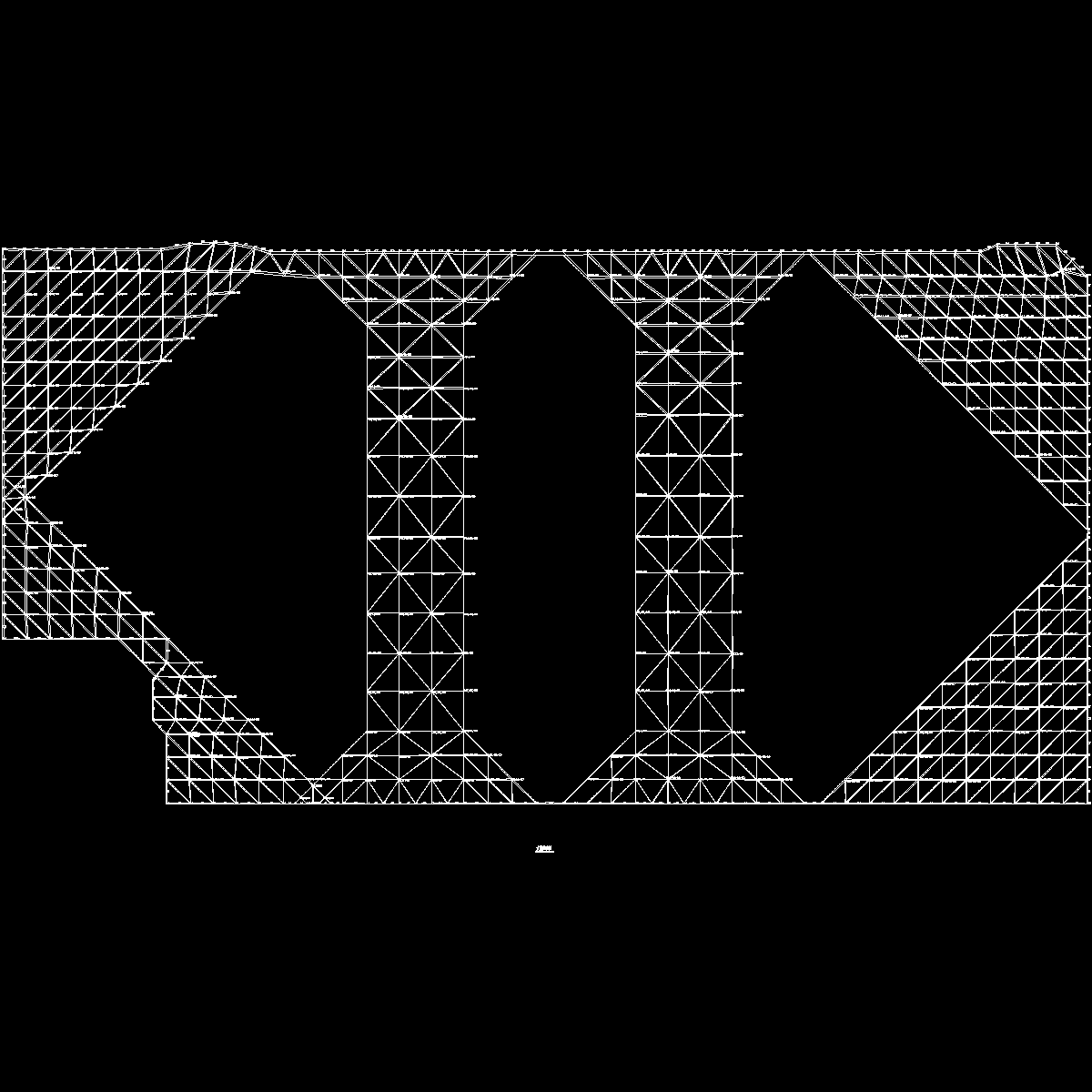

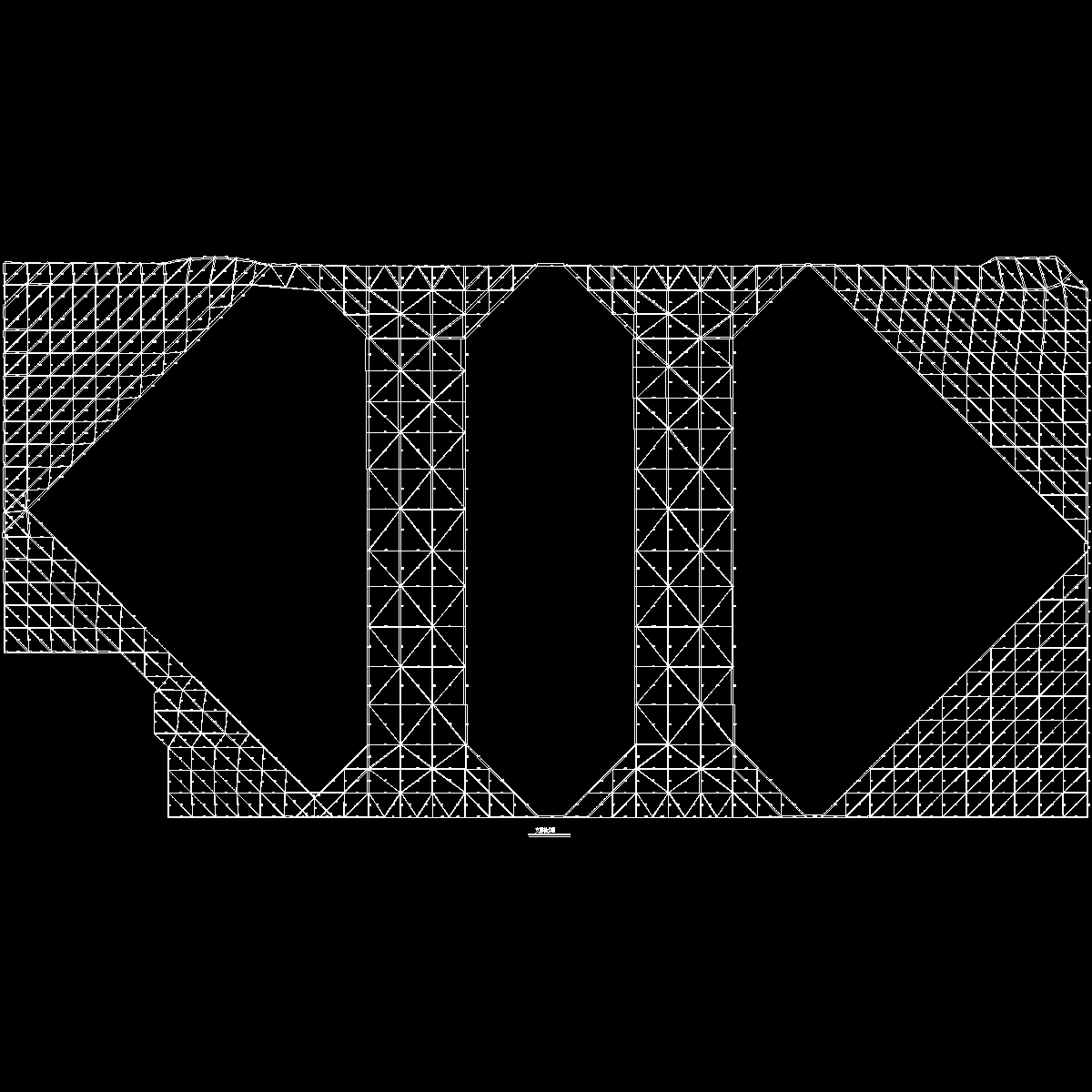

通过方案比选论证采用复合土钉墙 排桩加一道水平混凝土内支撑综合支护方案，水泥搅拌桩止水帷幕。核心筒坑中坑深度较深，采用水泥搅拌桩重力式挡墙方案。竖向立柱采用井型钢构架竖向立柱。
围护桩通过计算分析，采用Φ900@1200，Φ700@1000两种围护桩，桩基持力层为（4）-1层粘土层。
水泥搅拌桩的桩径为Φ600，围护桩搭接为150mm，坑内加固墩搭接为100mm。水泥掺量15%，采用42.5级普硅水泥,水灰比0.50～0.55
15张，含计算书，编制于近代年。
