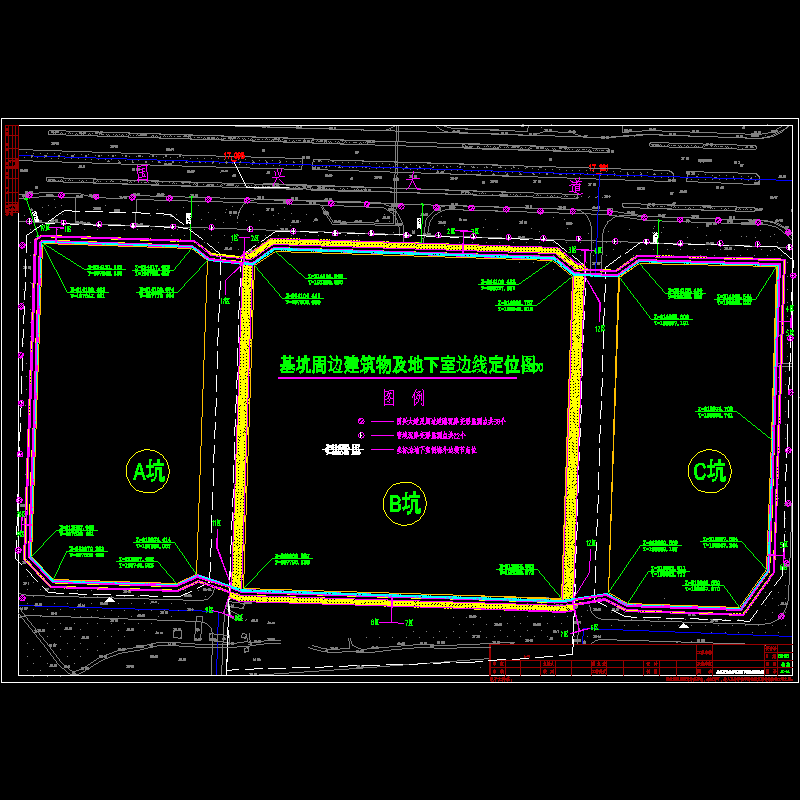

17米深基坑土钉墙结合桩锚支护CAD施工大样图

附件详情

拟建场地中透水砂层广泛分布，而且比较深厚，基坑开挖面基本上在粗砂层中，粗砂层透水良好，地下水量较大，并且具有微承压性，因此需要采取可靠的止水措施。基坑开挖深度11.5米/17.5米，基坑侧壁支护安全等级为一级。
【基坑支护设计】
基坑支护采用钻孔桩 三轴搅拌桩止水帷幕 2~4道预应力锚索结合上部放坡土钉墙支护的建筑结构形式。
钻孔灌注桩设计桩径800mm/1200mm，间距1000mm/1400mm；止水帷幕采用650mm三轴搅拌桩，搭接300mm；预应力锚索采用4～5X75钢绞线。
21页，编制于2011年。
