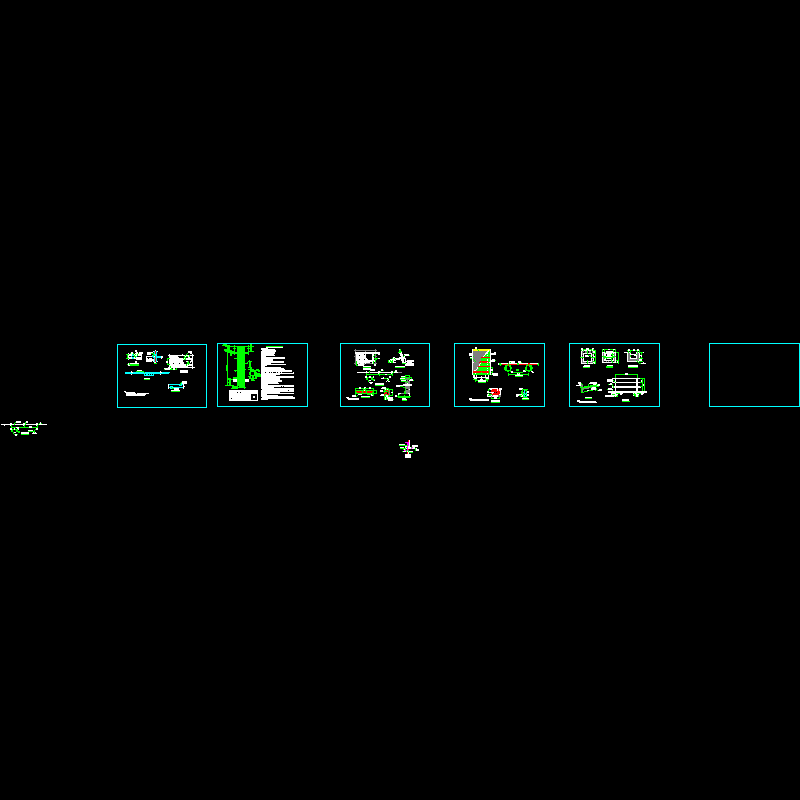

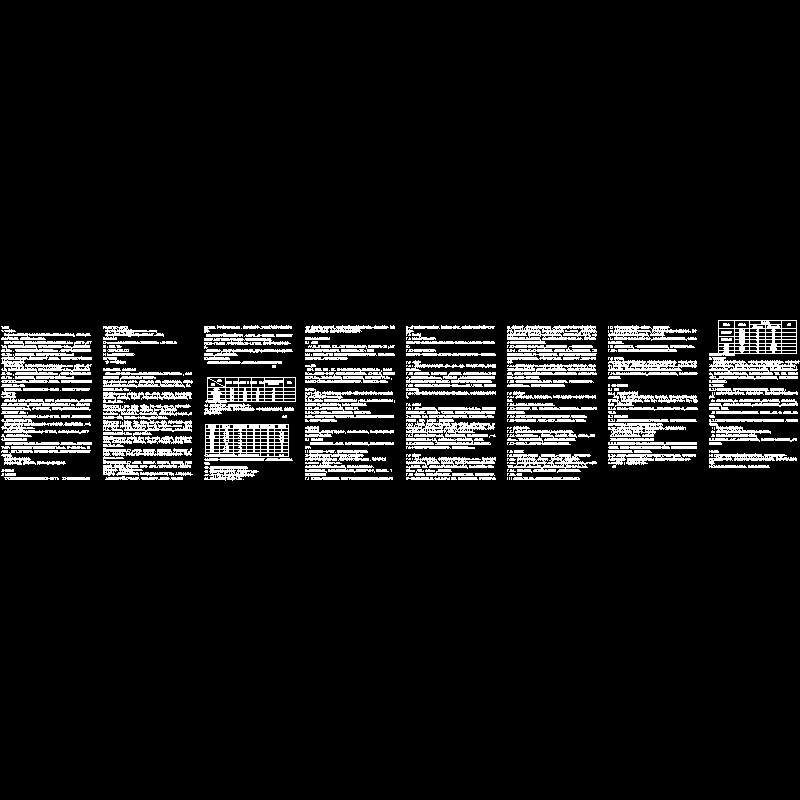

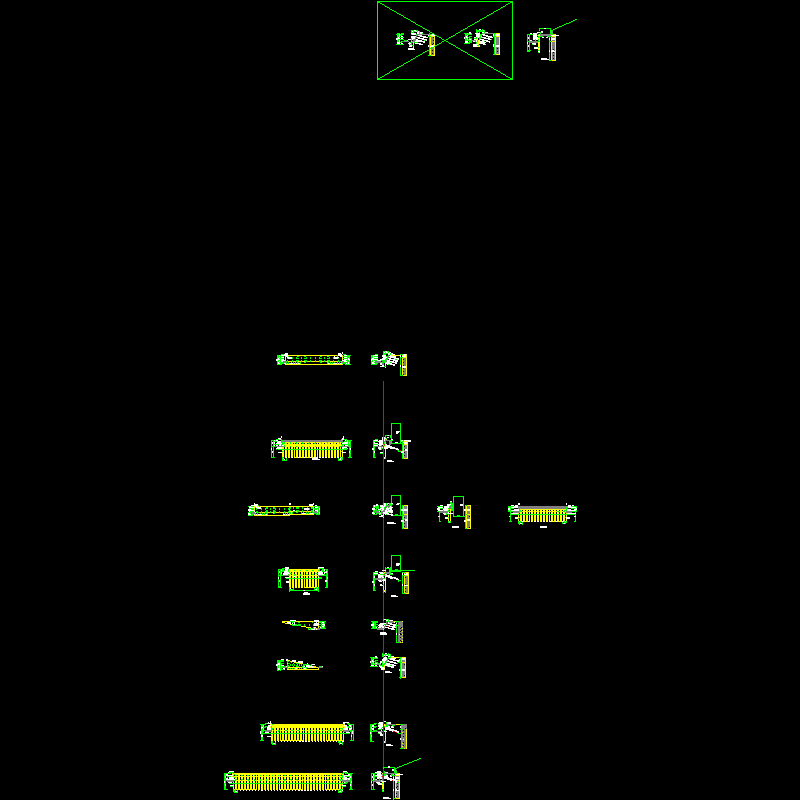

深基坑土钉墙及桩锚支护初步设计CAD施工大样图

附件详情

拟建建筑物地上7层，地下1层，拟采用的基础形式为桩基础；基坑深度为6~7米。基坑周边分布有管线及建筑物，基坑侧壁安全等级为一级。
【基坑支护】
1、土钉墙：土钉墙坡面采用80厚喷射砼挂网护面，网筋8@200×200，基底采用注浆加固处理。
2、桩锚：支护桩桩径1.0m，桩中心距2.0m。桩间设置一排锚杆，锚杆锁定在2[20槽钢腰梁上。B3C段采用悬臂桩，冠梁降至地面以下1.5m，桩间土采用80厚喷射砼挂网护面，网筋8@200×200。
3、截排水系统包括截水沟、排水沟、集水井以及坡面泄水孔，
26张，编制于2013年。
