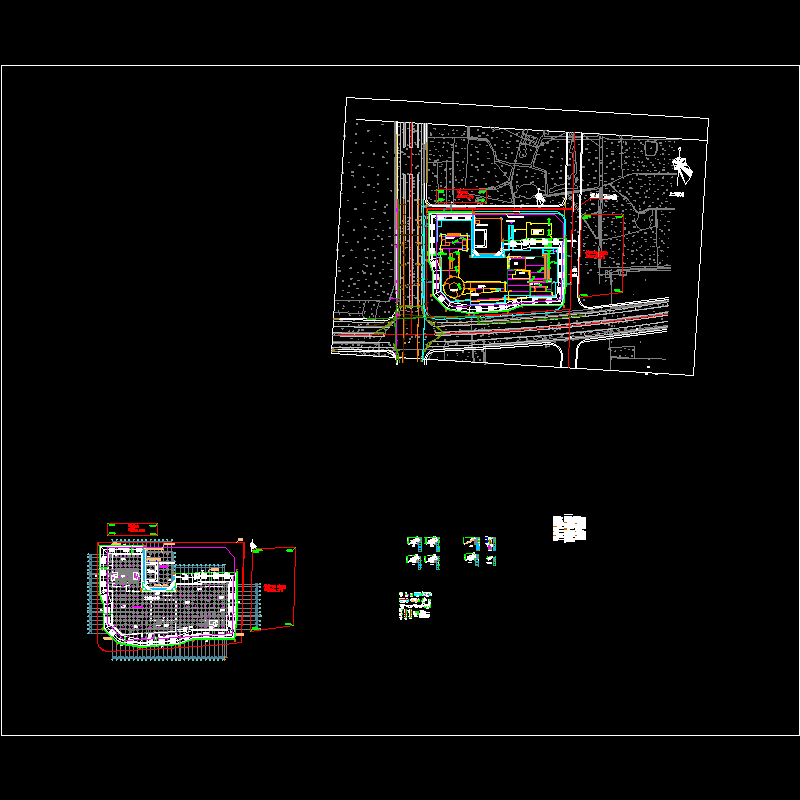

双排桩结合土钉墙基坑支护CAD施工大样图

附件详情

根据本基坑的挖深、地质条件及周边环境要求确定，本基坑安全等级为二级，重要性系数1.0。该项目地库区域±0.00标高为 7.60m，数据灾备中心区域±0.00标高为 8.15m。该资料图所注标高皆为相对 7.60m标高。
本基坑采用的支护方案为：基坑KLMN段采用双排桩支护，ABCDEFGHJ、NA段采用二级放坡土钉墙支护，基坑JK段采用二级放坡支护，坑内高低差采用放坡支护。基坑采用管井降水结合明沟排水，外侧650@900三轴深搅桩止水。基坑采用明挖顺作法施工。
旋挖灌注桩施工要求:支护桩采用旋挖桩机施工，桩身设计强度为混凝土C30。
土钉墙施工要求：土钉墙的施工顺序为：按设计要求自上而下分段、分层开挖工作面，修整坡面（平整度允许偏差±20mm）→埋设喷射混凝土厚度控制标志，喷射第一层混凝土→钻孔，安设土钉→注浆，安设连接件→绑扎钢筋网，喷射第二层混凝土。
三轴深搅桩施工要求:桩身采用一次搅拌工艺，水泥和原状土须均匀拌和，下沉及提升均为喷浆搅拌。
......
共10张图，编制于2015年。
