一、方案说明
1 项目概要１
2 设计依据１
3 工程地质条件１
4 基坑周边环境分析２
5 方案分析２
6 施工要求３
7 土方开挖５
8 基坑检测要求５
9 基坑监测６
10 应急预案７
11 其他７
二、设计图纸
顺序号图名图号
1 基坑周边环境分析图 01
2 基坑支护平面图 02
3 N1ABCDEF、OPQR段段剖面图 03
4 除N1ABCDEF、OPQR段的其他地段剖面图 04
5 MY段排桩支护剖面图 05
6 基坑支护大样图２ 06
7 基坑支护大样图３ 07
8 基坑支护大样图３ 07

附件详情

拟建项目，±0.00为24.2m (绝对高程），现场地标高为22.40～23.25m(绝对高程），场地地势较平坦；基坑开挖深度约为1.97~6.20m。放坡开挖基坑安全等级为三级，土钉墙支护段基坑安全等级为二级，排桩支护段基坑安全等级为一级。
一期基坑东侧设计采用排桩锚索高压旋喷桩止水帷幕的支护形式，长度为68m，其他地段设计采用放坡土钉墙的支护形式，长度为487m；待房屋拆迁完毕后进行二期基坑开挖施工，二期基坑设计采用放坡土钉墙的支护形式，长度为217m。地下水在基坑底面附近，可采用井点降水及集水明排即可。
......
图纸共8张，设计说明共10页，编制于2015年。

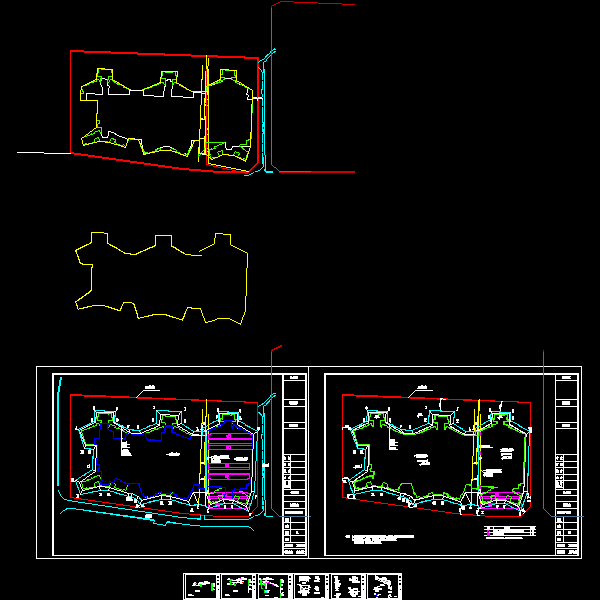

一期基坑支护平面图

大样图

预应力锚索构造
