商住楼基坑支护CAD施工大样图(桩撑及土钉墙)

附件详情

  • 含:
  • 设计说明(一)
  • 设计说明(二)
  • 总平面图
  • 基坑支护 平面布置图
  • 剖面及梁配筋大样
  • 剖面及大样
  • 大样图
  • 剖面图(一)
  • 剖面图(二)
  • 基坑监测点布置图
  • 1-1剖面斜撑布置平面图
  • 斜撑剖面、 土方开挖 示意图
  • 斜撑大样、施工程序及要求

附件详情

高层框剪结构地下室基坑支护施工图,采用钻孔灌注桩 水平冠梁支撑体系和土钉墙支护方式,编制于2012年,图面整洁,节点详图丰富,设计到位,共13张图纸。

【项目概要】
一幢26F~27F层商住楼,建筑高度79.05~82.05m,框剪结构,设二层地下室,地下室占地面积为3232.0m2,基础为冲孔灌注桩。基坑开挖深度为9.50m(局部超深开挖12.8m),周边基本为单桩承台,坑内局部承台位置超深3400,基坑外围南侧为一幢6F建筑物,东侧为1F简易铁皮房,距基坑4.5~6.5m。
工程地质:素填土、全风化凝灰岩、砂土状强风化凝灰岩、碎块状强风化凝灰岩、中风化凝灰岩
基坑支护:基坑侧壁安全等级为一级,安全系数取1.10。基坑南侧采用钻孔灌注桩 水平冠梁支撑支护,其余三侧均按土钉墙支护

钻孔灌注桩:Φ800@1300,C30水下混凝土
水平支撑体系及腰梁:C25
土钉:Φ28螺纹钢
注浆:M20水泥净浆
二次注浆压力:0.5-0.8Mpa
护面混凝土:C20细石混凝土
基坑排水:浆砌排水沟

桩撑大样图

斜撑大样、施工程序及要求

土钉墙支护剖面

土钉墙及集水坑大样图

斜撑剖面、土方开挖示意图

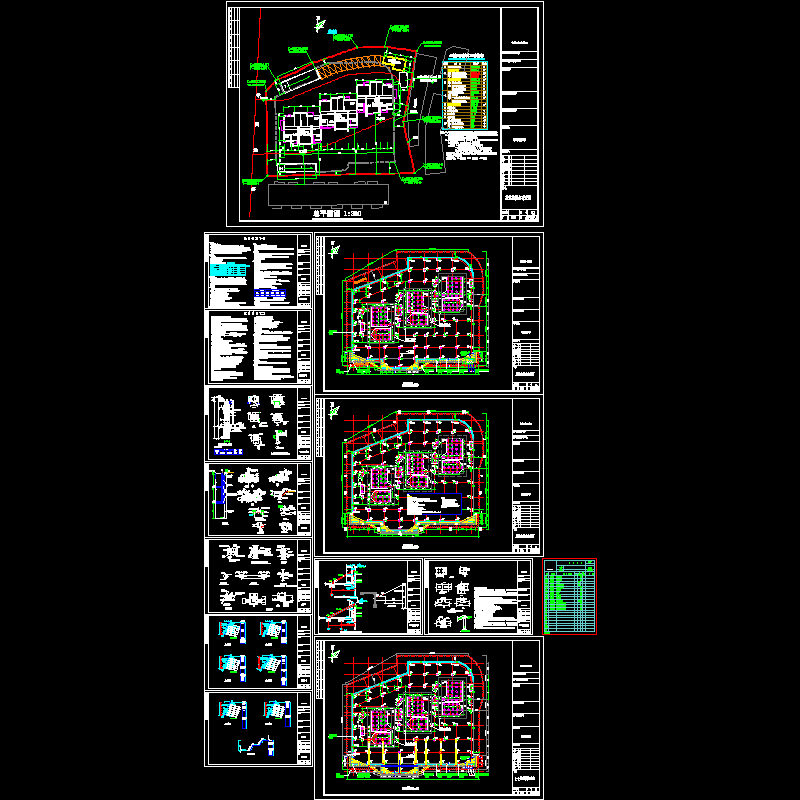

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 商住楼基坑支护CAD施工大样图(桩撑及土钉墙) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
