基坑土钉墙及放坡支护CAD施工大样图

附件详情

基坑平面大致呈L形，东西长约310m，南北宽约170m，基坑开挖总面积约31620m2，周边长约960m。拟建基坑总体深度约6.0m-8.5m，根据基坑深度、周边环境条件、勘察报告剖面图划分为6个支护结构单元。一、二单元基坑支护安全等级为三级，基坑侧壁重要性系数取0.9；三～六单元基坑支护安全等级为二级，基坑侧壁重要性系数取1.0。按临时性边坡考虑，基坑体系使用年限为12个月。
根据基坑周边环境条件，场地岩土工程条件，基坑安全等级，结合当地基坑支护工程经验，本基坑分支护单元采用自然放坡喷护方案、土钉墙支护方案。
基坑基底以下3米勘察时未发现地下水，基坑上层滞水降水防水措施：护顶与地面硬化措施：坡顶1.5m范围内的地面进行硬化；坡面按水平间距竖直间距均3m设置泄水孔；基坑顶部周边1.0m外应设置挡水墙，一般高300mm，外抹1:2.5水泥砂浆，并根据场区排水系统加强雨水外排。坑底宜设置集水沟和集水坑；基坑底周边设置盲沟，标高低于基底标高0.5m，坑内布置集水井。
......

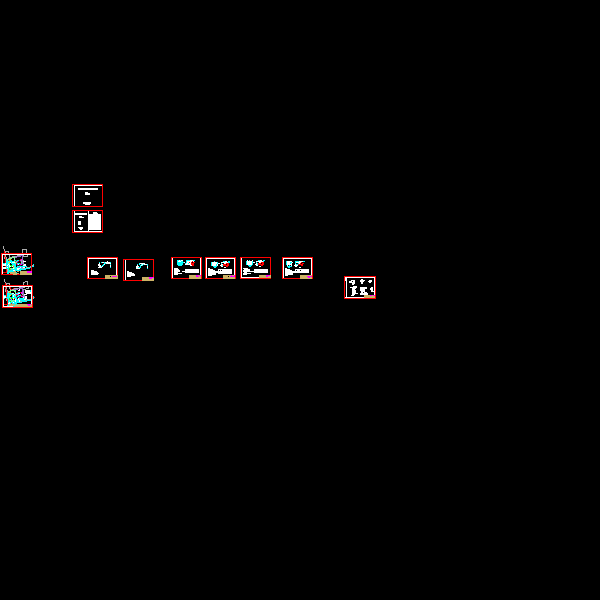

共10张图，编制于2015年。
