大学城幼儿园项目基坑放坡及土钉墙支护CAD施工大样图

基坑支护设计总说明
地质钻孔及周边环境示意图
基坑支护 平面布置图
基坑监测平面布置图
1-1支护剖面
2-2支护剖面
大样图1
大样图2

简介:
本项目扩建占地面积约5450平方米,。基坑开挖深度约为3.4~6.1m。本基坑按临时支护进行设计,侧壁安全等级除AB段为二级外,其余各段均为三级;基坑支护结构使用年限自支护结构完工之日起计为6个月。该项目标高±0.000相当的绝对标高17.30m。
根据拟建场地周边环境以及地质勘察的土质情况,对基坑拟采用放坡及土钉墙支护,分为2个剖面对基坑进行支护。按一定坡率放坡,坡面挂Φ6@200×200钢筋网,喷射C20细石混凝土80mm厚。
施工顺序:测量放线、 土方开挖 、挂网钉、挂网喷面、基坑达到设计标高。
......
共10张CAD图纸,编制于2016年。
支护剖面图

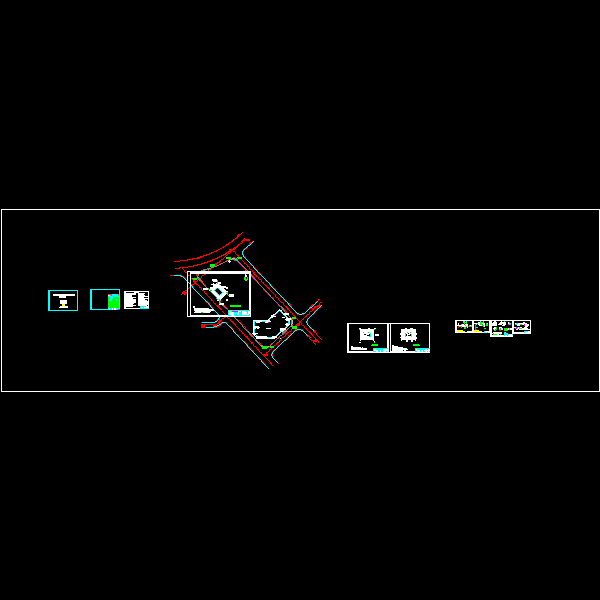

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
