放坡锚桩复合土钉墙深基坑支护施工大样图cad平面图及剖面图,立面图

该附件为: 放坡 锚桩 复合土钉墙深基坑支护施工图2019 ,格式为PDF DWG,节点清晰,同类工程可下载参考。
一、项目概要:
  1. 拟建建筑物情况∶项目建设规模为24270平方米。地上三层 地下两层。
  2. 地理位置和项目周边环境和地下管线情况∶基坑北面为xx党校项目工地,目前正在施工中;基坑西面为四十三号公路;基坑南面为消防指挥中心工地,目前正在施工中∶基坑东面为项目临时办公用房。基坑西面的道路存在有管线。
  3. 基坑支护型式;本基坑北面采用上部放坡;下部桩锚支护,桩间旋喷桩止水∶西面和东面采用放坡支护南面采用上部放坡 复合土钉墙支护。
  4. 基坑周长、深度∶地下室底板面标高为68.75m(绝对标高),基坑底的标高为67.95。周边现地面的标高为74.85 84.95m,基坑开挖深度为6.9017.00m。基坑周边总长约335m。
二、编制依据:
  1. 《混凝土结构设计规范(GB 50010-近代)》(近代版)
  2. 《建筑地基基础设计规范(GB 50007-近代)》
  3. 《建筑地基基础设计规范(DB」15-31-2016)》
  4. 《建筑基坑支护技术规程【JGJ120-近代)》
  5. 《广东省建筑基坑支护技术规程》(DBJ/T15-20-2016)
  6. 《建筑边坡工程技术规范》GB 50330-近代
  7. 《岩土锚杆与喷射混凝土支护工程技术规范》(GB 50086-近代)
  8. 《建筑桩基技术规范》(JGJ94-近代)
  9. 《混凝土结构设计规范》(GB50010-近代版)
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

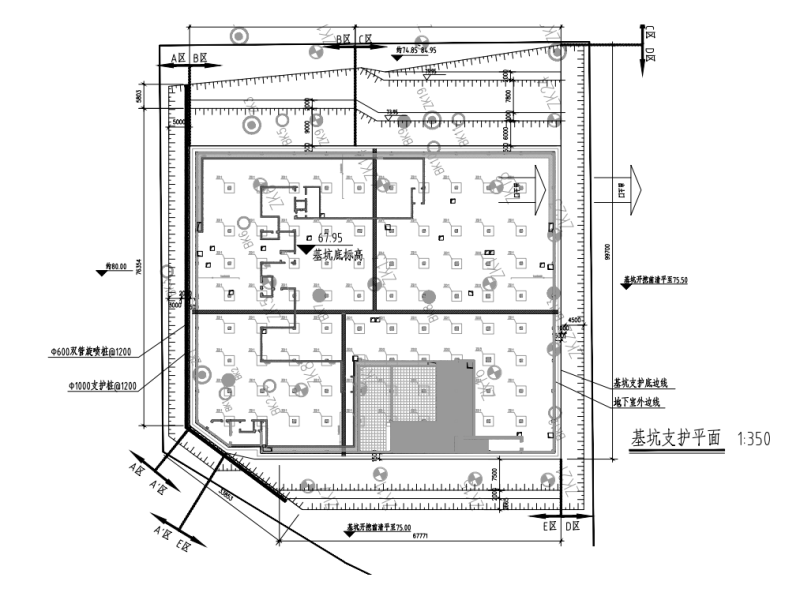

  • 基坑支护平面图
    基坑支护平面图

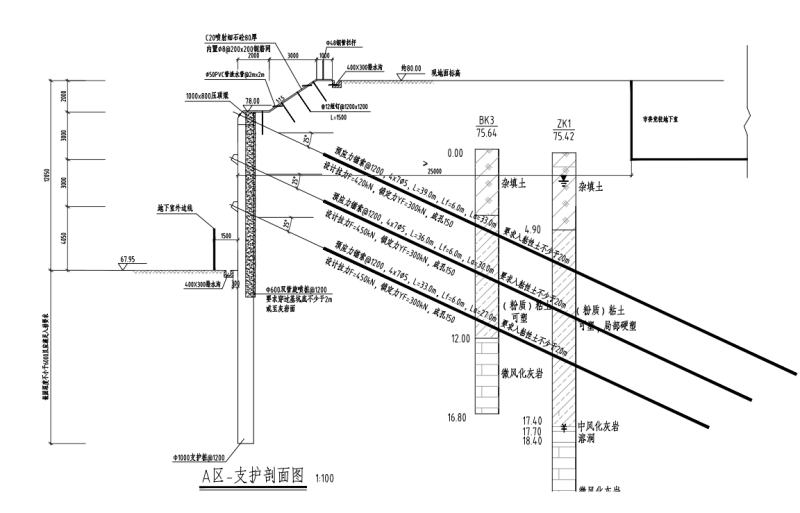

  • 基坑支护剖面图
    基坑支护剖面图

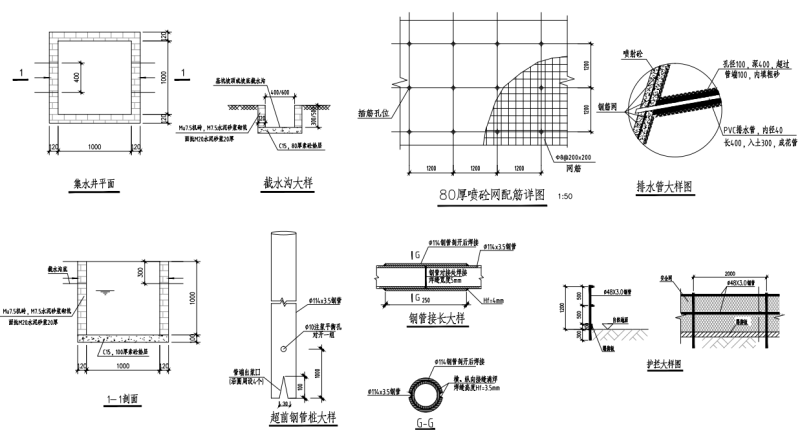

  • 集水井及喷砼支护大样图
    集水井及喷砼支护大样图

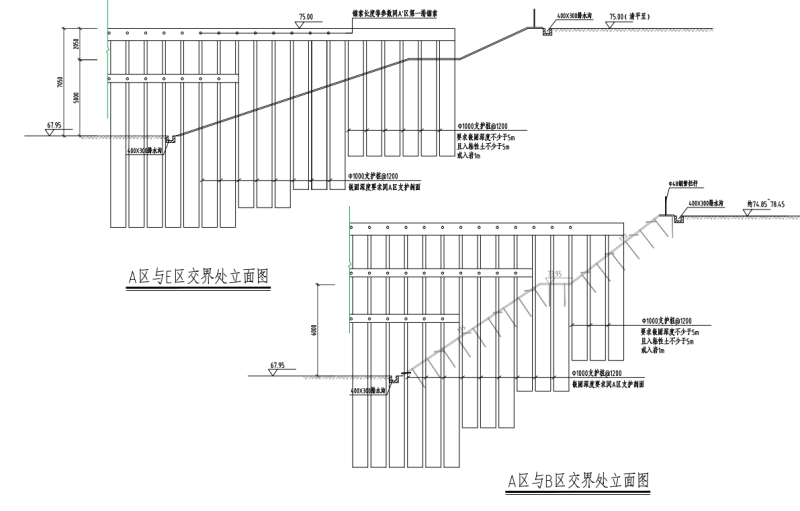

  • 交界处立面图
    交界处立面图

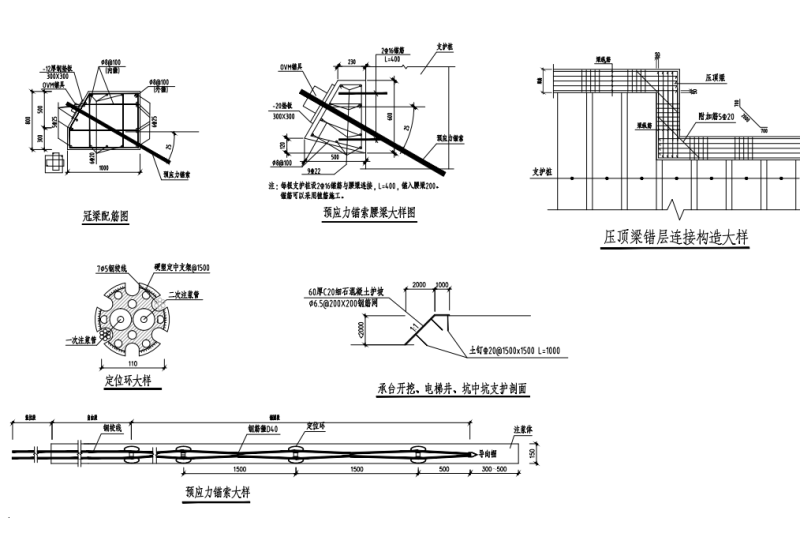

  • 预应力锚索大样图
    预应力锚索大样图
  • 桩身支护大样图
    桩身支护大样图
以上是部分截图,请下载附件后查看完整高清内容
