土钉墙结合钢拉森板桩支护专项CAD施工大样图.dwg

附件详情

拟建建筑地上12层,地下一层,框架结构。基坑开挖深度5.4~6.0 m,基坑侧壁安全等级均为二级,场地开阔,周边无建筑物,距离道路较近,道路地下埋设管线。基坑支护主要采用二级自然放坡支护,北侧中部给水管位置采用土钉墙支护,西侧南段污水管处采用钢板桩支护。
10页,编制于近代年。

基坑支护剖面图

基坑支护剖面图

腰梁焊接大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

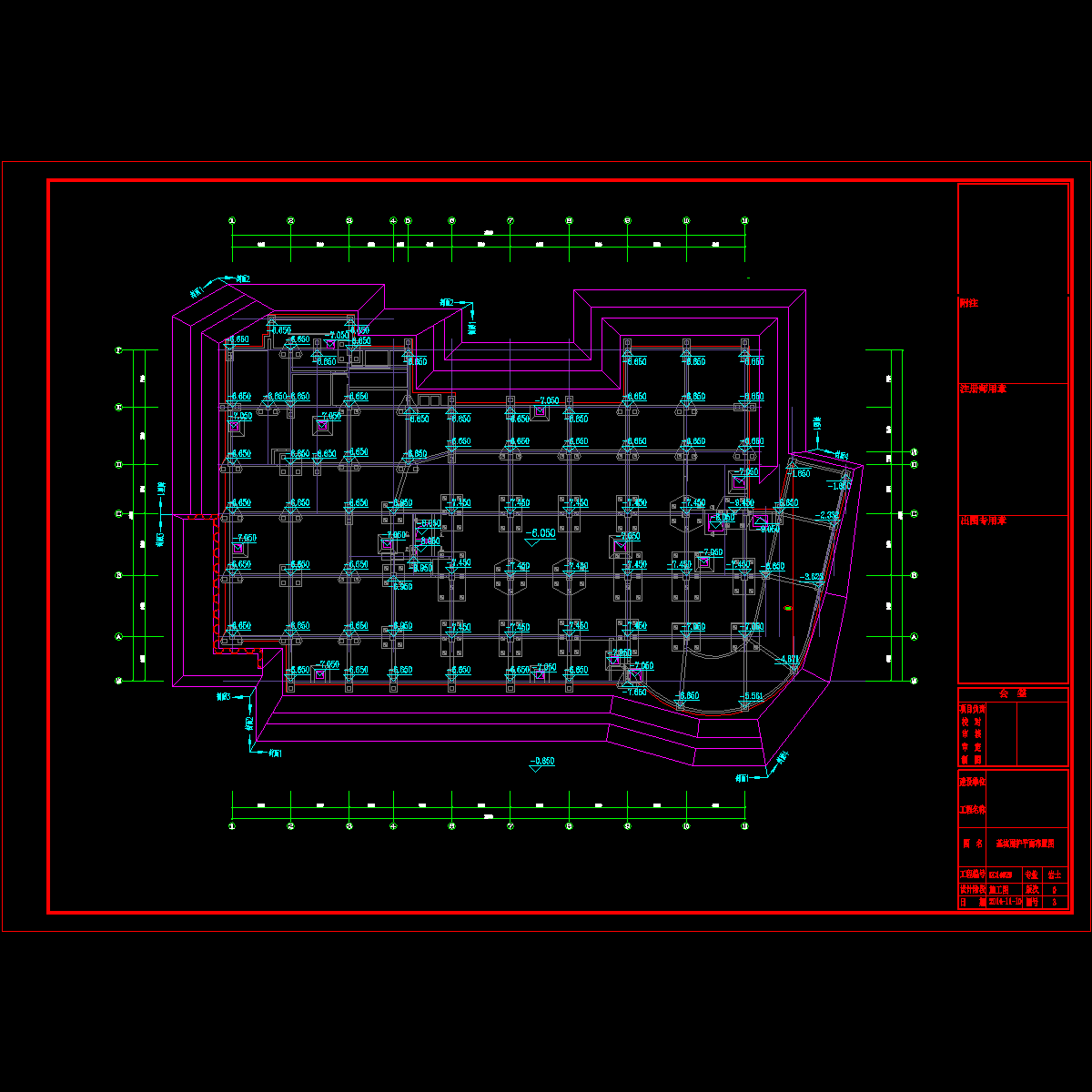

  • 平面图.dwg
    平面图.dwg

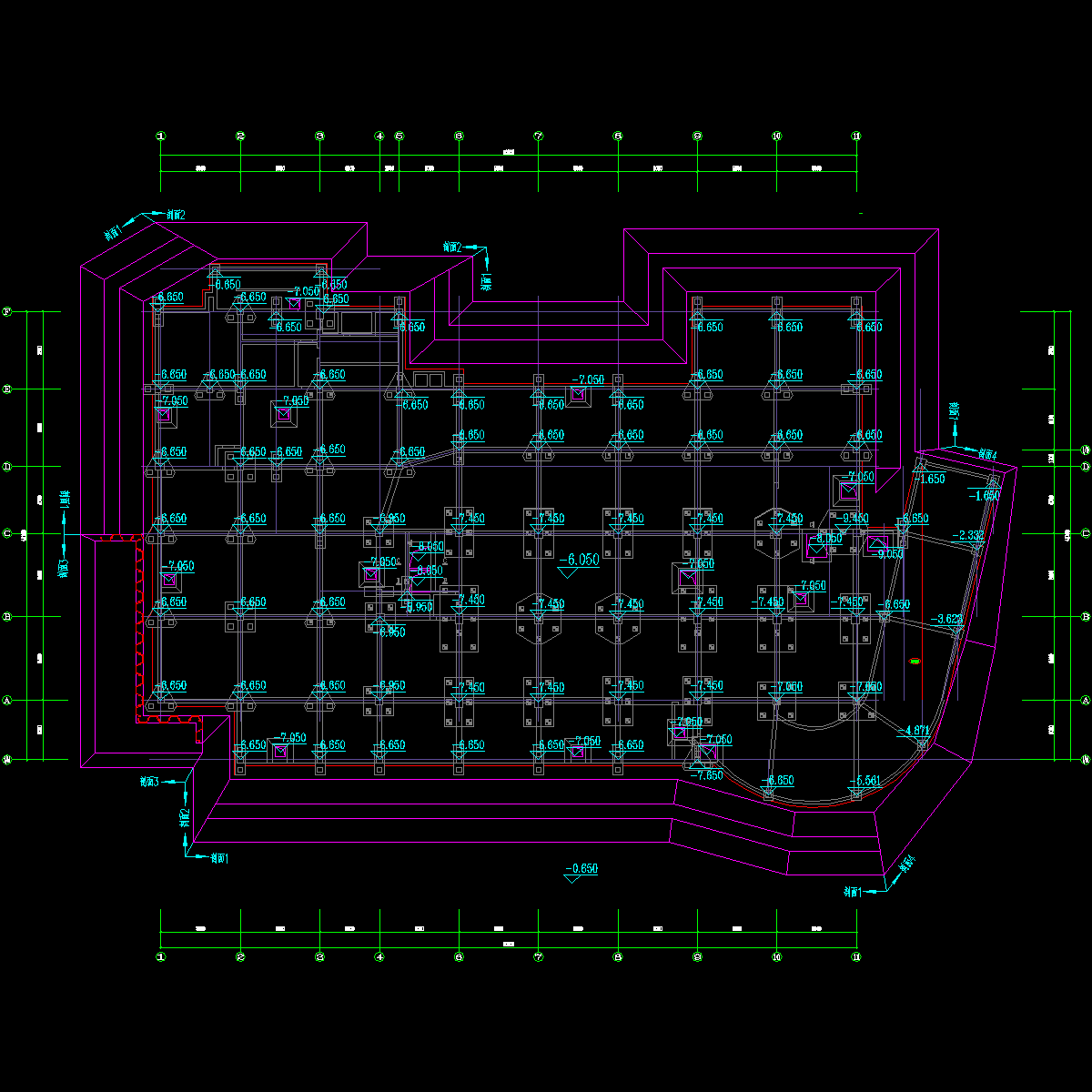

  • 平面图块.dwg
    平面图块.dwg

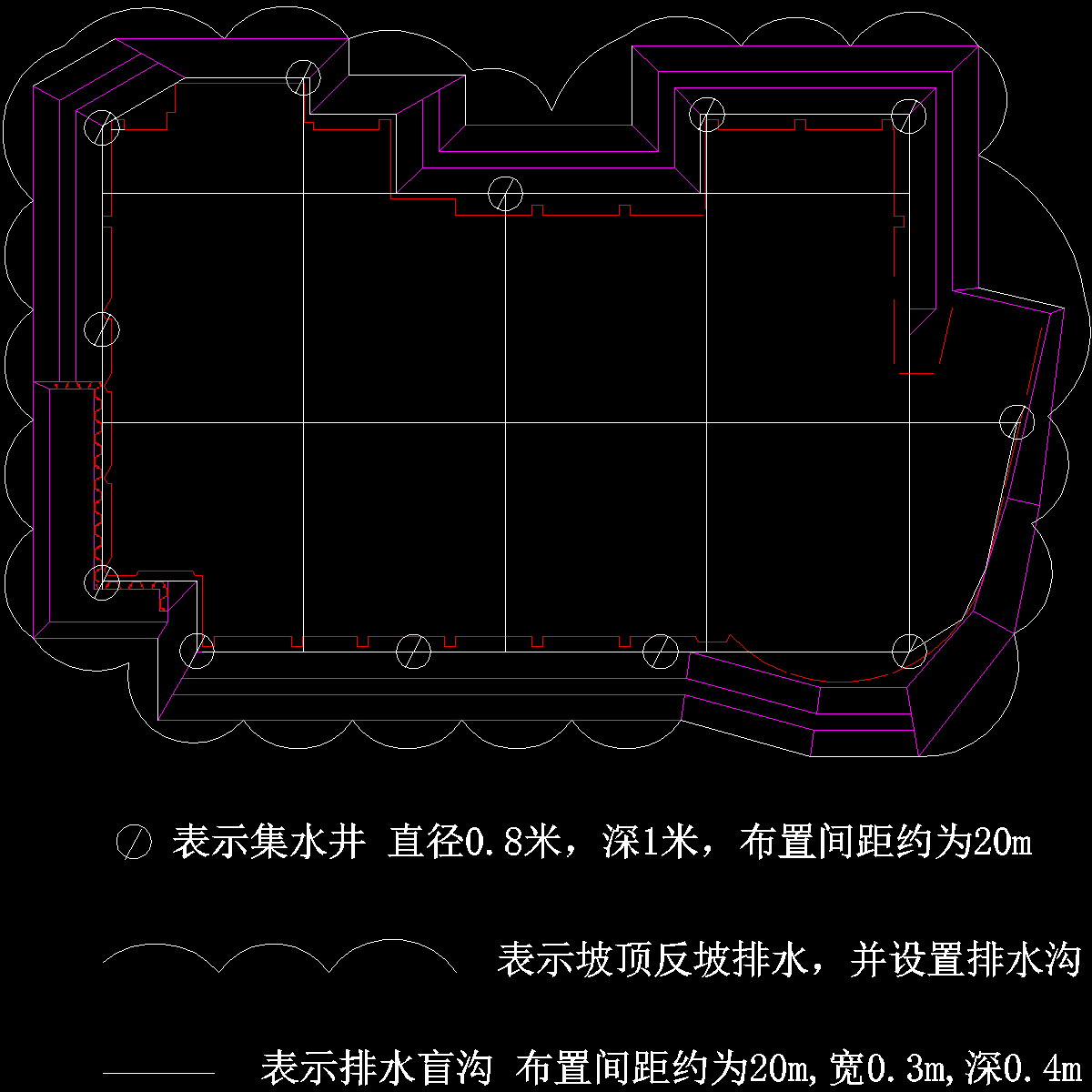

  • 排水平面图.dwg
    排水平面图.dwg

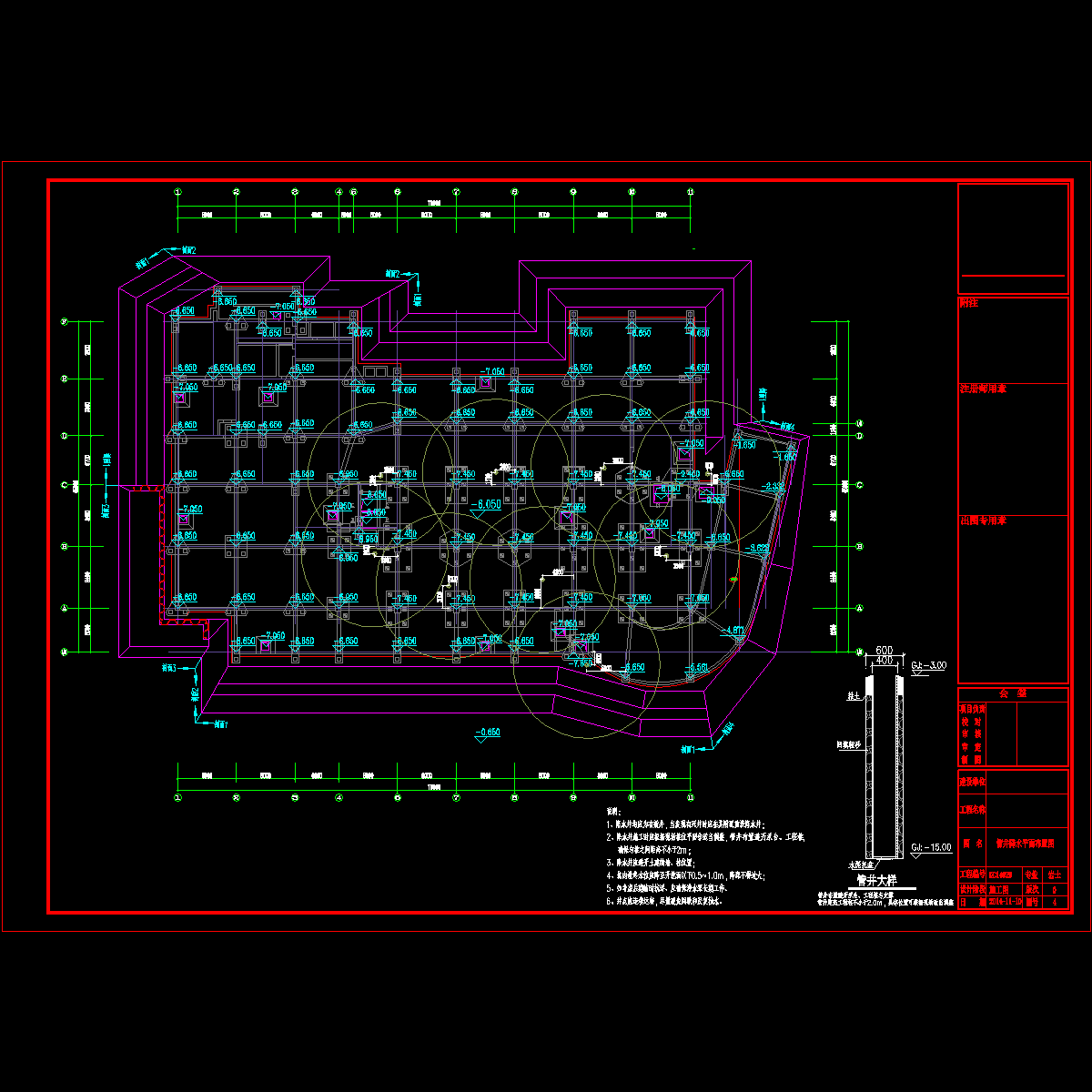

  • 降水井.dwg
    降水井.dwg
以上是部分截图,请下载附件后查看完整高清内容
