地下室周长约1250.0米，基底绝对标高-1.80～-11.90米,开挖深度约5.60～15.7米。本支护工程安全等级为一级，基坑设计使用年限为1.5年。
基坑支护主要采用双排钻孔灌注桩与预应力锚杆组合支护方式。场区采用高压旋喷桩止水帷幕止水，坡顶采用混凝土硬化并设置截水沟，防止大气降水流入基坑或渗入坑侧土体。
分别在前后排钻孔灌注桩间设置高压旋喷桩止水，设计桩径不小于1200mm，采用三重管工艺；钻孔灌注桩前、后排直径均为1200mm，间距2.0m，双排桩排距3.8m(外包距离)；预应力锚杆设置于桩顶，共布设一排，水平间距2.0m，为防止出现涌砂冒水现象，采用钜联扩大头锚杆工艺。
共19张图。

支护剖面图

大样图

钻孔灌注桩配筋图

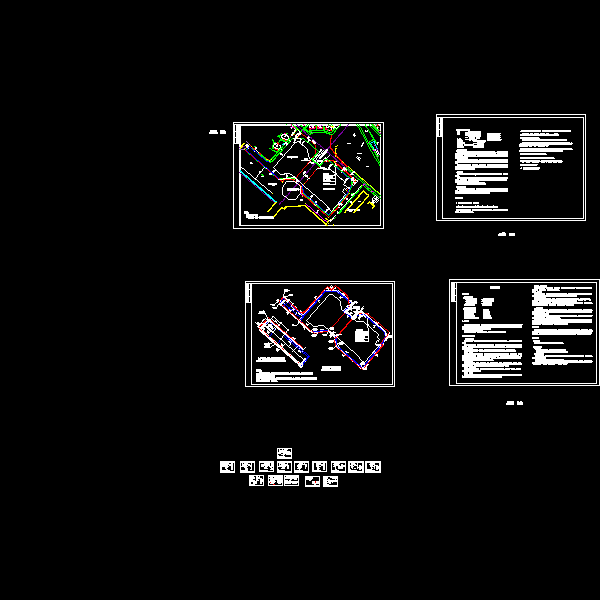

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源

第 1 张图

以上是部分截图，请下载附件后查看完整高清内容
